項目背景

為全面提升醫院消防工作科技化、信息化、智能化水平，實現信息化條件下火災防控和滅火應急救援工作轉型升級，進一步預防和減少火災事故的發生，全面促進與提高消防監督與管理水平，最大限度做到“早預判、早發現、早除患、早撲救”。智慧消防作為智慧城市安全領域的重要組成部分，已經逐漸由市場行為轉變?yōu)檎νΦ某鞘邪l(fā)展模式，成為各地政府為民服務工作的一項實事工程。智慧消防是傳統消防與科技結合走向現代消防的必然之路，是消防信息化、數字消防、智能消防等發展的更高級階段，是智慧城市建設的重要部分，大數據、云計算、物聯網、人工智能、消防加互聯網等新一代技術是實現智慧消防的重要技術支撐，為確保醫院智慧用電項目順利實施，全方位推進智慧用電項目，清除火災隱患，特指定本方案。

指導思想

深入學習貫徹黨的十九大精神，以習近平總書記關于加強公共安全的重要講話要求為指導，堅持以人民為中心的發展思想，按照《“十三五”消防事業發展規劃》，深度運用物聯網、移動互聯網等新興信息技術，加強初始火情預測預警預防能力，實現消防安全從“傳統人防”向“智能技防”的根本轉變，提高應急處置效率，創造平安和諧的社會環境。

科技需求

《國民經濟和社會發展第十二個五年規劃綱要》強調要堅持把改善民生作為加快轉變經濟發展方式的出發點和落腳點，并將其作為履行政府職責的指導思想和推進各項工作的基本要求。2012年6月，《科技惠民計劃管理辦法（試行）》正式發布，旨在推進技術創新和科技進步更多更廣地惠及廣大人民群眾。這就要求我們加快科學技術成果的轉化應用，提升科技促進社會管理創新和服務基層社會建設的能力。營造先進科技成果轉化應用的服務平臺，為成果提供者和成果用戶搭建聯接橋梁；面向基層開展重點領域先進適用技術的綜合集成和應用示范，提升科技支撐和服務社會發展的能力是惠民計劃的重要任務。通過推廣應用一批新技術、新產品，為維護人民健康、改善人居環境、保障社會安全等提供有力的支撐。

“智慧用電”概述

智慧用電即是通過物聯網信息傳感與通信等技術，將消防監督管理和公安機關消防機構滅火救援涉及的各類要素所需的消防信息鏈接起來，構建高感度的消防基礎環境，實現實時、動態、互動、融合的消防信息采集、傳遞和處理，能全面促進與提高政府及相關機構實施社會消防監督與管理水平，顯著增強公安機關消防機構滅火救援的指揮、調度、決策和處置能力



目標與任務

方案目標

 以科學發展觀為指導，以人為本，圍繞全面提高社會火災防控能力，全面提高消防水平，確保不發生亡人火災事故，創造良好的消防安全環境，堅持以為維護人民健康、保護人民生命財產安全、改善人居環境、保障社會安全、促進和諧社會主義建設為重點，建立完整的電氣火災監控物聯網數據平臺系統，通過互聯網實現平臺接入，加大對智慧電氣火災監控有關的數據傳感、信息傳輸、云計算與數據分析等現代信息技術的研究力度，提高整體電氣火災防控水平及監控服務能力，全天候為示范區建筑用戶及政府部門提供電氣火災線上線下的立體防控服務，包括遠程監控、報警提醒、技術咨詢、建議決策、代運服務及大數據支撐等。不斷推進科技創新，實現科技進步，構建風險評估和精準治理相結合的綜合治理體系。

管理層面：消防安全機關領導通過對智慧消防監控信息的統計分析，從中發現問題較多的單位，并有針對性的加強監督執法，督促存在火災隱患的單位提高消防安全管理水平，降低消防設施的故障率，提高消防設施的完好率，確保消防設施隨時都能發揮作用。

執行層面：建立“簡捷、高效、實用”的信息系統，支持信息報告、確認、審核，協助業務執行，實現火警從發現、確認到處置、消除的動態跟蹤體系，實現對重點單位建筑消防系統火警及運行狀態信息監管工作從發起、執行到效果評價的完整業務流程。

技術層面：采用物聯網、云計算、移動辦公等先進的信息化技術，建立成都市智慧消防監控管理中心，構建互聯、協同的消防監控網絡，以合理的、可擴展的架構建設智慧消防平臺應用系統，為業務執行和綜合監管提供技術支撐，為未來進一步發展奠定基礎。

聯網單位：系統對用戶火災報警系統的日常監測信息進行分析，建立用戶管理信息庫，為消防指揮調度提供鋪助決策，以提高對火災的處理能力。管理值班員的培訓考核，使其達到會使用、會操作、會維護水平，以保證系統的正常運行。根據監控中心接收到火警信息和報警設備的運行信息，達到從原有的人防轉向技防，從而使得單位本身消防工作達到信息化、網絡化管理模式，從整體上提高了單位消防管理水平，最大限度降低火災風險，減少火災隱患，保障人民生命及財產安全的目標。



建設思路

本施工方案圍繞智慧用電安全預防控制體系為主線，推進自動化、信息化建設，以推廣線上監控預測與線下故障排除、線上建議指導與線下技術整改相結合的創新監控服務新模式，促進醫院電氣火災防控水平與管理水平，讓科技成果切實提高城市百姓生活安全感及舒適度，為河南乃至全國城市普遍實施“互聯網+電氣火災監控”管理模式提供樣板。

方案主要任務

以示范單位為重點，以其中低壓配電柜、變壓器、配電箱、線纜等電氣設備為主要監測對象，通過部署電氣火災監控探測器、智能儀表、測溫裝置、視頻攝像頭等各類智能終端設備，經智能云聯網器，將采集到的設備運行狀態及參數、電能數據上傳至云平臺，并進行大數據存儲、計算和分析。設備業主、設備廠商、運維公司等,借助PC、手機等智能終端，可隨時隨地實現供配電設備及電能的監控管理；讓供配電設備智能監控、節能管理、智能運維、服務咨詢變得更高效，讓供配電設備管理變得更簡單。

本項目總體是建立一套切實可行的智慧用電管理系統，實時采集醫院供配電設備與電氣線路運行狀況參數信息等，統一進行云端大數據的深入分析與診斷，及時掌控設備的健康狀況及發展趨勢，實現建筑電氣設備全生命周期管理，從而保障建筑電氣設備運行安全、延長設備使用壽命、降低運維管理成本，進而打造智慧安全的“建筑生命體”。

采取與現場電氣安全監控子系統有機結合的一體化設計思路?，F(xiàn)場設備數據的計算處理、存儲由現場各子系統各自完成，實現云計算及云存儲。管理平臺采用分布式存儲技術，基于互聯網透明調取現場子系統的關聯設備的歷史數據，通過平臺內嵌的故障診斷分析算法軟件模塊，進行大數據分析，實現狀態趨勢判斷與故障預測，并提供維護策略。通過提供實時數據信息的互聯管道，實時數據及現場報警信息的傳遞。并提供基于手機等移動終端上的APP服務。這些功能的實現主要基于內嵌通信適配組件、實時監控組件、報表組件、告警組件、數據分析等功能組件，提供數據挖掘管理。

云服務平臺屬于火災物聯網數據平臺，在現場電氣安全監控管理產品的基礎上，借助互聯網媒介，與本平臺對接，構建而成火災安全監控服務平臺系統。本平臺在綜合采用物聯網、大數據及云計算等關鍵技術的基礎上，通過研究采用故障診斷分析算法、云計算及分布式存儲技術，完成對多用戶電氣設備群安全信息在云端平臺的集中分析處理、故障預測、異常報警及維護決策等功能，甚至包括電能的能效分析，并將上述結果信息及時反饋給用戶遠程終端，從而為實現全局性精準管理提供整體解決方案。

系統整體架構

智慧消防物聯網云平臺根據國家相關規范及標準，針對消防監管及維保的特點，結合現階段火災報警系統的技術現狀，采用先進的、物聯網技術、云平臺、大數據、移動互聯網等多媒體技術，多種通訊手段互備運行，自動報警和控制技術、消防地理信息技術等先進技術，解決消防電子政務一體化、消防設施維保正常化、火情故障報警自動化、火情處置三維原景呈現等問題。

數據綜合態勢可視化

通過大數據中心匯聚各級消防業務信息系統數據資源，實現對各級消防部隊綜合警情的全面掌控、災情分布、區域分析、單位排名等多維度分析及相關資源的動態可視化展示。

智慧消防物聯網云平臺根據國家相關規范及標準，針對消防監管及維保的特點，結合現階段火災報警系統的技術現狀，采用先進的、物聯網技術、云平臺、大數據、移動互聯網等多媒體技術，多種通訊手段互備運行，自動報警和控制技術、消防地理信息技術等先進技術，解決消防電子政務一體化、消防設施維保正?；⒒鹎楣收蠄缶詣踊?、火情處置三維原景呈現等問題。

消防風險隱患分級防控，防患于未燃

常態化的火災隱患排查機制，以社會單位火災隱患排查、防火監督部門火災隱患核查為主線。

基于移動終端、社會舉報等方式對火災隱患的排查、舉報、受理、核實、督辦、整改、公布進行全流程管理。

通過及時排查和發現消防隱患，并督導整改和定期通報直至隱患消除，防患于未燃，充分體現“以防為主”的理念，并為戰時的決策分析打下良好的基礎，通過對重大危險源加強監測和防范，盡可能降低突發事件的發生概率。

物聯網信息采集

實時監測，實時掌握現場情況，為作戰部署提供參考，基于GIS、移動等技術的可視化、移動化指揮，大數據分析輔助，實現實戰指揮科學化、智能化。

綜合利用移動智能終端、互聯網地圖、GIS、視頻等技術，與消防接處警和滅火救援系統無縫對接，實現滅火救援作戰指揮的移動化、可視化、智能化，為災害現場高效指揮、協同作戰提供科學支撐。融合設備數據采集、數據傳輸、大數據分析等信息技術于一體，是針對火災頻發的現狀推出的消防物聯網云平臺。實現從現場到云端，從云端到APP、Web的高效傳輸，進行多維度智能檢測、分析、報警、反控、維保等安全管理。實現消防安全隱患事前預警、事中報警、事后管理，遏制重特大火災事故發生的解決方案。

利用“感、傳、知、用”等物聯網技術，綜合RFID、無線傳感等技術，對消防設施、器材及消防裝備、人員等狀態進行智能化感知、識別、定位、跟蹤、監控和管理，為防火監督管理和滅火救援提供信息支撐。將重點企業單位、重點建筑部位的消防設備與設施，使用物聯網感知技術聯接起來，通過互聯網傳輸?shù)街腔鄢鞘羞\維中心，智慧城市運維中心利用智能化監控平臺，采取智能化、物聯化、移動化技術，實時24小時不間斷實時探測企業設備故障、預警、報警，危險源，消除安全隱患，并保存每一個設備的歷史故障、預警、報警記錄，通過智能網格管理，筑牢安全鐵網。同時，通過各類信息數據的積累，進行大數據分析，得出規律性的意見，指導城市消防工作。



平臺設計原則

抗干擾性

本系統全部硬件設備均為工控設備，線路采用屏蔽線纜，統一規劃包括電源線路、控制信號線纜，音視頻線纜等在內的全體布線系統，能夠保障設備長期通訊的穩定。傳輸模塊采用獨立隔離低頻信號無線傳輸，系統能夠自動檢測各模塊的通訊錯誤和故障，除了長度校驗、校驗碼檢查外，還可以根據實際情況進行多次確認才報警。

層級化

本系統至少滿足兩層系統架構，可實現基層員工、高級管理級不同權限實現層級化、網格化監控管理。

通用性

系統的設計符合國際工業通訊與開放式設計標準。

可靠性

系統具有良好的電磁兼容性和電氣隔離性能，不影響被監測設備正常工作。

系統具有專家診斷功能，對通信中斷、軟件故障能夠診段出故障并及時告警；監視各智能設備各部件的運行狀態和工作參數；

系統可以承受365天*24小時連續工作壓力，均采用工業級產品，重要硬件設備國外進口，可靠性極高，平均無故障時間大于10萬小時。

系統網絡通信協議符合GB/T 26875.3-2011《城市消防遠程監控系統 第3部分：報警傳輸網絡通信協議》。操作系統選用實時多任務管理的Windows操作系統，標準開放式的數據庫接口，可支持各種類型的數據庫，可滿足從集中監控中心（CSC）到現場監控單元（FSU）的三層結構管理。

兼容性

支持國內外各消防設備廠家提供的智能設備，實現互聯互通。

安全性

系統擁有強大的自檢功能，可以對系統與各設備的通訊狀態和各設備的故障狀態進行全面及時的檢測；同時也對軟件數據庫、動態庫等進行全面的自檢。

系統強大的多媒體技術，對各種設備的報警提供專家處理提示，報警形式豐富包括屏幕報警、警鈴報警、多媒體語音、短消息系統信息、電話語音報警系統等。

強大的報警處理功能。可區分多級報警級別，報警事件發生時，系統按事件級別排隊報警，顯示處理，并將系統界面自動切換到相應的報警畫面。

強大的管理功能。對任一事件都針對具體情況給出相應的處理提示，指導值班人員解決問題。軟件系統的設計對系統管理和維護人員進行多級權限分類以區分限制各級別用戶對系統的訪問和操作能力。

嚴格的密碼管理，確保系統運行安全。

系統具有防潮、防雷、防靜電、防干擾等抗干擾功能，符合國際電工標準。

系統及設備出現故障不影響被監控的其他設備正常工作和功能控制，具有最好的安全隔離功能。

開放性

系統采用通用數據庫，提供開放的數據接口

對用戶提供通訊協議和通訊接口的設備可以方便連接。



實時性

系統提供逐點傳送（輪巡傳送）、有值變化傳送、系統自動選擇三種方式來傳送數據，根據實際需求選擇恰當，可以最大的提高系統的實時性。

做到1秒內完成本地數據采集，3秒內完成本地到區域和集中監控中心的所有命令響應、執行。

系統的低資源占用降低了大量的響應時間。

可維護性

系統運行進行在線運行狀態診斷和監測，能及時發現系統各功能單元故障情況，便于系統故障的維護處理。

軟件系統的設計采用模塊化結構和規范化標識，保證軟件的可維護性要求。

系統軟件通過設備組態、策略組態和頁面組態的一體化實現系統的組建、維護、擴充。



可擴充性

系統軟硬件設計采用模塊化可擴充結構及標準化模塊結構，便于系統適應不同規范和功能要求的監控網絡系統；由于系統采用設備配置、策略配置、軟件模塊配置模式構建，可在線平滑擴容、升級軟硬件，保證系統的無間斷安全運行的同時，不對其他站點、設備產生任何影響。

醫院用電隱患

近些年來，隨著我國醫療衛生事業改革的不斷推進，國內醫療衛生機構的服務水平得到了很大的提升，使得醫院的用電量翻倍遞增，醫院用電安全，不僅對醫院人員有重要的安全作用，對患者的生命健康也有重要的作用。醫院配備完整的電力設備，但對電力檢查設備的配置存在疏忽現象。不僅存在電力檢查設備的缺失，還存在電力設備的老化現象，電路漏電的現象，嚴重情況下會造成較大的人身財產安全問題。

針對醫療機構的特殊性，通過安裝智慧用電管理服務系統對引發電氣火災的主要因素進行不間斷的數據跟蹤與統計分析，實時發現電氣線路和用電設備存在的安全隱患，經云平臺大數據分析，及時向安全管理人員發送預警信息，指導其開展隱患治理，達到消除潛在的電氣火災危險，實現“防患于未然”的目的。



智慧用電管理服務系統

傳統火災報警系統是通過前端增設傳感器，采集感應到溫度、煙霧等信息后進行報警的，而且需要人員看守才能發現火情。只能通過被動方式報警，容易在火警初發時刻因為人員的疏忽未能及時發現而延誤報警，未能將火撲滅在萌芽階段。另外由于警力有限，對社會單位存在的消防隱患無法做到及時發現，屬于發生火災后報警。

智慧用電區別在于在火災初期，當線路存在異常隱患，通過數據傳輸裝置，將社會單位的消防報警控制柜的各類報警信息實時上傳到云服務器，及時通知相關人員提前排查解決，降低火災發生幾率，規避火災發生，減少安全隱患隱患。使人們能夠及時發現火災，并及時采取有效措施，撲滅初期火災，最大限度的減少因火災造成的生命和財產的損失。

系統由用戶信息傳輸裝置、電氣火災監控設備、剩余電流式電氣火災監控探測器、測溫式電氣火災監控探測器、系統監控專用軟件、監控中心及消防APP等部分組成。遠程監測、實時接收監測線路中的剩余電流、溫度、電流、電壓、功率、頻率、電度、故障電弧等變化信息，當監測線路發生異常時，迅速發出報警信息并顯示故障原因，通過監控探測器(終端探測頭)采樣配電柜(箱)內導電母線中的電流、漏電流信號和溫度，經內置單片機系統分析處理后，云聯網器傳輸至樂鳥云119平臺，遠程監控中心，進一步分析處理后，監控中心受理報警并通過APP推送報警信息給業主單位、消防部門和維保單位的相關負責人，以便及時響應和處理。有效控制電氣火災隱患，從而把火災消滅在萌芽狀態。

發生火警報警，迅速將報警信息上傳樂鳥云119平臺，同時向聯網單位推送消息、緊急情況下推送到消防隊，若聯網單位未做任何操作，系統撥打自動語音電話給報警單位的消防中控室。



產品及參數

LN6M-LIT4V3A3用電監控探測器

準確、實時地接收監測線路中的剩余電流、溫度、電流、電壓、功率、頻率、電度、故障電弧等變化信息，當監測線路發生異常時，能夠迅速發出報警信息并準確顯示故障原因，實現配電線路用電信息的監控與上傳



技術參數

工作電源	AC220V ±20%50Hz
檢測范圍	單相/三相回路電壓、電流、功率、電度
	檢測總有功功率、無功功率、功率因數、電流、電壓相位角、三相電壓、電流不平衡度、一路剩余電流、四路溫度測量
	系統頻率、總有功電度、總無功電度、各相有功電度和無功電度測量與計算功能
	正反向總有功電能、四象限無功電能累計；分時電能正反向總有功電能、四象限無功電能累計
	正反向總有功最大需兩、正反向總無功最大需量及發生時間
	各相/線電壓、電流、頻率、總/三相有功功率、無功功率、視在功率的最大/最小值及發生時間
	電參量與繼電器關聯起來并進行越線告警控制，支持過流、零流、接地、低壓、過呀、低頻、過頻、底功率因數越線告警
	電壓和電流諧波畸變率、電壓2~31次諧波分量占有率、電流2~31次諧波分量占有率、電流K因數、電壓基波有效值、電流基波有效值等測量與計算功能
溫度檢測	0~150°C，測量精度±1°C
檢測精度	電壓及電流0.2級，其他0.5級
通訊方式	2G/NB-LOT通訊方式
使用環境	-20°C~60°C

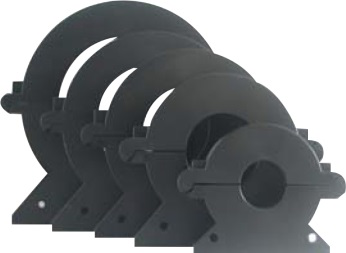

LN6K剩余傳感器

LN6K 開孔圓形剩余電流傳感器對接 LN6M電氣火災監控探測器給它們提供剩余電流信號，數據采集傳感器，屬于開口圓形。



產品參數

輸出電流：0.025-10mA

精度：0.5%（GB14287.2-2014國標第二等級）

線性度：0.5%

隔離電壓：3000Vac



產品選型

型號	Ø	A	B	C	D	E	F	Q
LN6K-63A	26	80	75	22	56	68	57	5
LN6K-160A	46	108	107	26	71	95	80	5
LN6K-250A	65	128	127	26	91	115	99	5
LN6K-400A	81	144	144	28	97	129	109	5
LN6K-630A	103	174	174	30	126	155	127	5

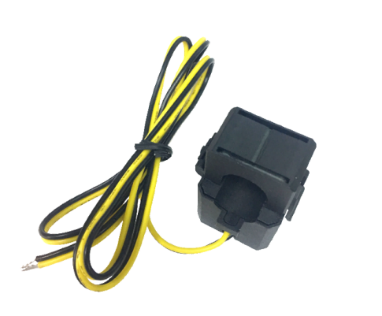

LN6I開口式電流傳感器

配套LN6M-L1T4A3V3使用測量電流，交流220v、380v供電線路均可應用。 開合式互感器可在主電路不斷電的情況下，方便安裝。

技術參數

環境溫度：-40℃~+85℃

相對濕度：溫度為40℃時不大于90%

工作頻率范圍：50Hz~60Hz

絕緣耐熱等級：B級（130℃）

絕緣電阻：常態時大于1000MΩ

抗電強度：可承受工頻1000V/1分鐘

阻 燃 性：符合UL94-Vo級



產品選型

產品型號	輸入電流	精度	過載倍數	耐壓	容量
LN6I-63A	100A	1%	<1.2倍	<1KV	<1VA
LN6I-160A	160A	1%	<1.2倍	<1KV	<1VA
LN6I-250A	250A	0.5%	<1.2倍	<1KV	<1VA
LN6I-400A	400A	0.5%	<1.2倍	<1KV	<1VA
LN6I-630A	630A	0.5%	<1.2倍	<1KV	<1VA

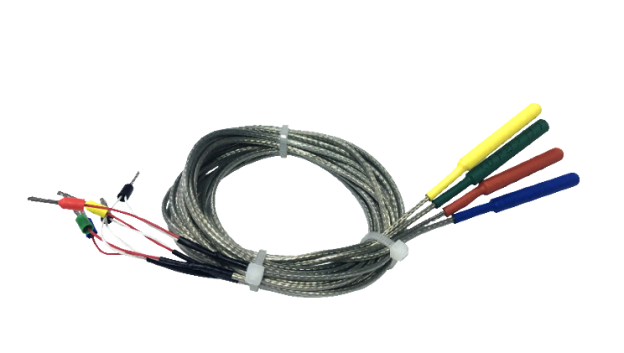

L6T 溫度傳感器

測量線路、設備外殼和箱體柜體 溫度，測量范圍 0-140℃，標準引線1m。

技術參數



精度：0.1℃

線性度：0.5%

報警溫度范圍：45℃

隔離電壓：3000Vac

精度：0.5%（GB14287.2-2014國標第二等級）



產品選型

型號	參數說明
LN6T	捆綁安裝, 1.5mm引線（其它長度需要定制）





施工方案

鑒于該工程質量目標高，施工場所多，雖然無需布線但需要停電的特點，我公司將集中人力保質量、保安全，做到高質量高速度的完成施工，使客戶滿意。 

搞好各部門間協調配合，組織好配合施工，穿插施工，在停電不影響醫院正常工作的時間段進行停電施工作業，在安裝施工作業前，能預先加工的預先加工，預先加工后等待安裝。

本工程施工涉及到停電作業，為了降低停電次數、縮短停電時間，

將停電對醫院造成的影響降到最低，將工程施工都分為兩個階段： 

第一階段 用電安全探測器安裝（不需要停電） 依依照《醫院電氣安全系統配置》將各設備所用的探測器、電源線纜根據現場情況安裝到位。 

     第二階段 電壓采樣接線（需要停電）

依照《醫院電子配置清單》協調停電，將所有設備安裝到對應的回路上，且設備所用的 AC220V電源接好以及探測器三相線路取電壓。

具體施工方案如下：

電柜內背面安裝固定板，固定板上安裝導軌，后將發智慧用電管理終端模塊安裝在導軌上。溫度傳感器用高溫扎帶固定在對應監測回路空開的下口線纜上。探測器的電源在柜內取，電源要通過小空開來起到保護作用，電流互感器是開口型的，套在空開下口的電纜上,零序電流互感器要注意不能把地線包含在圈內。剩余電流互感器現場的三相線和零序線（ABCN）需要同時穿過互感器，互感器連根引線連接到監控探測器，為了以后維修方便，安裝于下端口處較好，安裝時要停電。安裝時斷開空開，注意驗電放電，禁止帶電作業。斷電前與使用單位相關管理人員聯系好，不能影響醫院正常運作。

現場安全用電措施 

1. 在拉設備電源時，電線均應完好沒有破損，且不得亂拖亂拉。 
2. 所有移動電具在使用時，須在漏電開關保護之中，電線無破損，插頭插座應完整，嚴禁不用插頭而用電線直接插入插座內。 
3. 各類電動工具，要管好、用好，嚴禁機械帶“病”運轉，各類防護罩應完備無缺。
4. 電氣設備所使用保險絲的額定電流應與其負荷容量相適應。禁止使用其它金屬代替保險絲。 

各種電氣設備電源線絕緣不準有老化、破壞、漏電等現象。

施工安全措施 

1. 進入施工現場前，應首先檢查施工現場及其周圍環境是否達到安全要求，安全設施是否完好，明確裸露導線是否帶電。停電后要驗電放電，再進行施工。 
2. 施工現場各種設備、材料及廢棄物要放整齊，有條不紊，保持道路暢通。 
3. 配電箱內使用電動工具時，做好防護措施，防止破壞內部線纜。 
4. 用梯、凳登高做業時，下邊應有人扶牢，下層人員應戴好安全帽。

竣工驗收

1. 工程資料由項目工程技術人員在施工過程中編制、收集，由項目資料員積累、保管、整理而成；竣工后，由項目部資料員整理裝訂成冊，必要時由專門的檔案管理員指導、幫助項目部資料員整理。
2. 遞交工資料整理時做到分類科學、規格統一、便于查找、字跡清晰、圖形規整、尺寸齊全、簽章完整、沒有漏項，且不得使用鉛筆、一般圓珠筆和易褪色的墨水填寫和繪制，便于工程歸檔。
3. 項目驗收標準符合國家相關法律法規的要求，能通過消防局驗收，以及甲方提出的合理而且可完成的要求。
4. 項目的交付使用，施工方負責培訓和現場點位的交接，把現場系統能夠順利的讓甲方人員正常操作使用。

售后服務及保障措施

系統維護和技術支持的目標

北京樂鳥科技公司擁有一支受過良好培訓且富有經驗的技術支持服務隊伍，對系統運行中可能出現的技術問題完全有能力做好完整、及時、貼身的技術服務，在售后服務和技術支持過程中，公司將在項目進行和售后服務過程中協調并努力解決各方面的問題，為用戶創造可靠的在線業務環境。

系統維護和技術支持的范圍

所有與本項目有關的軟件、硬件、網絡都在售后服務和技術支持的范圍內。



系統維護和技術支持的原則

為客戶切實解決問題，在項目進行的任何一個階段均會詳細考慮用戶的實際情況，保護用戶的軟硬件投資。為用戶提供詳實、周到的解決方案和全方位的技術支持，確保岳陽市智慧消防項目的網絡等硬件、軟件系統在整個項目生命周期內所有的技術問題均可以得到我公司的幫助和支持。

系統維護期

硬件設備運抵客戶方之日起，即進入了售后服務期。北京樂鳥科技有限公司會對項目所提供的所有硬件設備根據廠商提供的標準保修期限進行保修。對于在保修期內正常使用過程中出現的設備損壞，公司將會對設備提供免費的上門維修服務，對于由于非正常使用造成的設備損壞或保修期后的設備損壞，承建單位僅收取所損壞的零部件的更換或維修費用、相應的運輸費用。

安全咨詢、通告服務概況

公司盡可能為用戶提供盡量全面的安全知識、安全技術咨詢服務，為用戶解決安全問題，并為用戶主動提供最新的安全技術動態信息，從人員安全技術提高的角度來解決安全問題。



定期檢查服務

在保修期內，每年進行定期系統狀況巡檢。我公司應為本工程安排專業的、富有經驗的資深工程師，在所有定期檢查服務期間資深工程師不能更換。資深工程師通過網管及其它技術手段全面地檢查網絡情況，檢查內容應涉及詳細設計中的所有內容，檢查后需對網絡運行狀況做出評估，提出修正、改進、完善的意見和具體方案，并提交書面報告。

服務方式

公司將為醫院智慧用電項目提供電話技術支持、現場技術支持、設備維修支持、技術人員輔導、用戶回訪技術支持、緊急情況方案支持等方式的售后服務和技術支持。

電話技術支持

1. 接到客戶電話咨詢或故障投訴后，咨詢?nèi)藛T搜集全面故障信息并組織技術人員對故障現象進行分析，并對用戶故障進行明確響應并向用戶通報問題解決時間及方案。
2. 對于涉及到非承建單位自主開發軟硬件產品的質量問題，承建單位將與相關廠商積極溝通，保證在第一時間內解決客戶遇到的問題。



現場技術支持

在系統運行過程中，技術服務人員搜集全面故障信息并對故障現象進行分析后，對于不能通過電話溝通協調解決的問題或其他廠商提供的產品和服務將根據具體情，為用戶提供現場技術支持。

對于由于客戶原因帶來的強制性設備參數和實際場地的改變，凡屬于本項目合同范圍內的硬件設備，均提供免費再安裝業務。

設備維修支持

本系統采用的硬件設備，凡在該硬件產品廠方保修期內如果發生以下情況：非人為原因造成設備短缺和損壞、發生故障和障礙、性能和技術指標達不到技術規范書的要求，承建單位均負責與廠方協調免費補發、修理和上門更換。對于補發、修理或更換后的設備，其運行期或保修期順延的交涉工作也由承建單位與廠方進行協調。

用戶回訪技術支持

定期用戶電話和上門回訪幫助用戶發現系統潛在的問題，解決用戶在實際使用過程中遇到的困難。承建單位將對用戶進行電話回訪和上門回訪，查找系統運行隱患，保證系統安全運行。



緊急情況技術支持

系統在運行過程中往往會受到許多突發因素的干擾產生一些不可預見的問題。根據我們以往項目的經驗，系統運行過程中可能會出現以下幾類突發性問題——設備損壞、線路故障、軟件錯誤、操作失誤。

響應時間

1. 我公司實行7*24小時全線服務。
2. 當接到客戶的報修電話時，客響中心會詳細記錄您的信息，并在30分鐘內再次與客戶取得電話聯系，確定工程師到達客戶現場的時間，各地市在兩小時內派出。
3. 如果客戶所在地點沒有我公司委托服務機構，則需要增加在途時間。
4. 上門服務工程師如果遇到特殊情況當場不能解決，我們的服務工程師會和客戶協商，得到客戶的同意后將機器帶回委托服務機構維修，維修好后無償將機器送回，或者與客戶預約第二次上門的時間再次上門。
5. 為保證客戶的數據安全，請客戶及時對您認為重要的數據自行備份。我公司不負責提供免費數據備份及恢復服務，也不承擔相應的法律責任。

 6.當客戶的設備出現硬件故障，且設備部件超出保修期或自身原因無法保修時，客戶需要自行購買維修所需備件，我公司工程師只向客戶做相應建議，但不得向客戶直接銷售備件。
