近年來，我國電氣火災多發，造成重大人員傷亡和財產損失。據統計，2011年至2016年，我國共發生電氣火災52.4萬起，造成3261人死亡、2063人受傷，直接經濟損失92億余元，均占全國火災總量及傷亡損失的30%以上；其中重特大電氣火災17起，占重特大火災總數的70%。這些事故暴露出電器產品生產質量、流通銷售，建設工程電氣設計、施工，電器產品及其線路使用、維護管理等方面存在突出問題。
辦公樓是銀行管理中樞，一些重要的行政指令、管理辦法、政策下發等都要從這里發出。隨著科技的發展對電力、環境的要求越來越高，對于用電的安全、控制、分級管理、節能等都有更高的管理需求，就銀行目前的管理手段很難快速、高效、清晰的將這些問題一一解決。
2、銀行營業網點現狀概述
營業網點是銀行服務客戶的基礎，隨著電子信息化的應用及縱深推進，營業網點的設備越來越多，對電力、環境的要求也越來越高，基層科技人員少、運維轄區大、往往難以及時掌握網點電力運行狀況、環境實時狀態，隱含的風險一旦突發，輕則影響業務，帶來負面影響，重則引發事故，被監管部門追究責任。
辦公與網點日常運維和管理中存在的問題包括8小時、12小時、24小時用電的運維管理；線路老化、插座老化的檢測；網點環境溫濕度的監測與控制、空調的節能及智能運行管理；網點感煙探測及漏水檢測等。其中以電力安全運維及空調的運維為重中之重。
一是傳統的用電管理沒有智能化管理，只是用機械空開將照明、插座、空調等線路分開，線路老化程度無據可循，插座是否老化打火無法檢測，下班后辦公室是否有帶電設備沒有監控，值班人員排查困難。一旦出現線路老化起火，插座打火起火，帶電設備自燃、爆炸等情況，后果不堪設想。
二是受炎熱氣候的影響，加上網點設備間內設備運行所產生的熱量，造成的設備間溫度偏高,存在一定火災隱患。對設備間溫濕度實時遠程監測和控制管理，及時偵測控制設備間空調的運行狀態，保證空調設備的正常運行，消除消防隱患，是提高設備間安全管理水平的有效手段。
（1）網點數量多，位置分散
銀行共有 XX個營業網點及XX個自助銀行，網點數量多、距離遠、設備型號多、科技人員少、運維壓力大，一旦出現電力故障不能及時處理，將會影響到業務的正常開展，甚至停業，對正常業務帶來不良影響。
（2）離行式ATM、自助銀行存在空調管理維護盲區
離行式ATM、自助銀行因無人值守、空間密閉，在空調設備的管理與維護上存在著盲區。一旦空調出現問題，環境溫濕度會急劇變化，空調運行過程中也極易出現漏水情況，這些問題的產生可能會帶來設備故障造成業務中斷，給用戶造成不可估量的損失。
（3）日常管理維護方式落后
在電路和空調的日常管理中，主要靠人工現場巡檢和維護為主，對電力環境的監控、溫濕度、漏水及煙霧的監控，受工作條件影響也不易做到，無法及時發現故障隱患。出了問題或事故才能事后彌補。這樣一來，管理工作就無法真落到實處，也無法從管理中要效益。
需求分析
為解決以上問題，銀行擬對辦公樓及網點電力和空調維護管理提出智能維護管理方案，通過技術手段消除隱患，防范風險。通過建設監控系統來實現辦公樓及網點電力集中監控、空調集中監控、集中維護、集中管理、故障預警等，保證網點供電穩定、可靠，確保網點信息化設備正常工作，提升管理效率和水平。
管理目標
功能實現主要為：電力集中管理，空開運行狀態監控、空調智能控制等，具體包括以下幾點。
（1）電力集中管理。對供電異常情況提供短信或語音報警；當市電中斷或電壓超出設計的安全范圍時，提供報警功能。
（2）空開運行狀態監控。實時監控辦公樓及網點各線路輸入輸出電壓、電流、頻率、空開內部溫度、負載百分比、故障、旁路輸出等。
（3）運行環境監控。電箱溫度、設備間環境溫濕度、煙霧探測等。
（4）空調系統智能控制。監控系統通過對設備間溫度監控，根據溫度控制空調運行狀態，實現空調來電自啟、故障報警、遠程開關機自動化管理，保障設備間環境要求，實現節能環保；擴展漏水、煙霧、溫感報警監測并提供報警功能，保障網點設備間實體安全。
產品開發背景
為解決銀行辦公樓與營業網點電力日常運維管理中存在的主要問題，分析電力隱患、故障的后果，通過技術手段消除隱患，防范風險。通過建設監控系統來實現辦公樓及網點空開、空調集中監控、集中維護、集中管理、故障預警等，保證網點供電穩定、可靠，確保網點信息化設備正常工作，緩解基層科技人員工作壓力，提升管理效率和水平。
系統解決方案解析
為解決以上難題，綜合考慮以上要求，提出能解決以上的問題的方案或產品，分別為智慧用電安全監控系統、智能斷路器監控系統、滅弧式短路保護器監控系統及溫濕度監控系統，以上產品組成智能運維系統共用一個管理控制平臺。
針對消防監管及維保的特點，結合現階段火災報警系統的技術現狀，采用先進的、物聯網技術、云平臺、大數據、移動互聯網等多媒體技術，多種通訊手段互備運行，自動報警和控制技術、消防地理信息技術等先進技術，解決消防電子政務一體化、消防設施維保正?；?、火情故障報警自動化、火情處置三維原景呈現等問題。

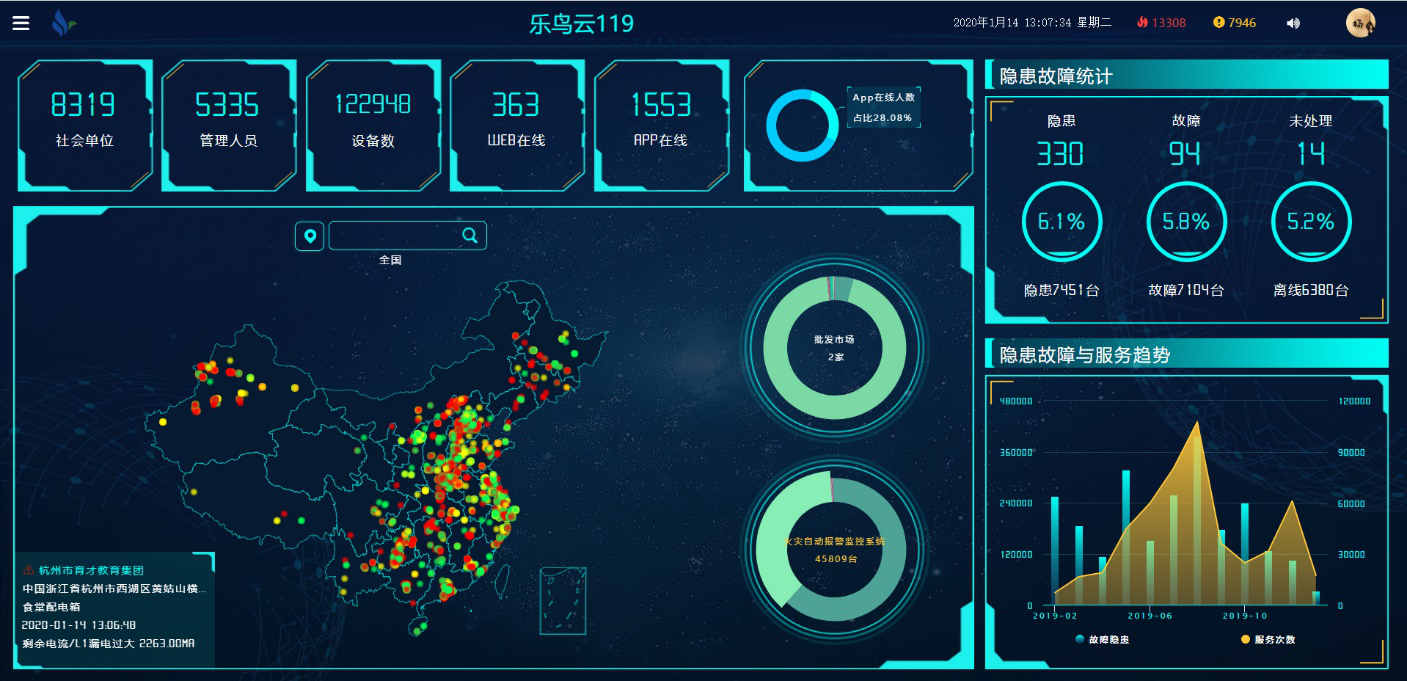

平臺首頁
大數據分析
單位信息

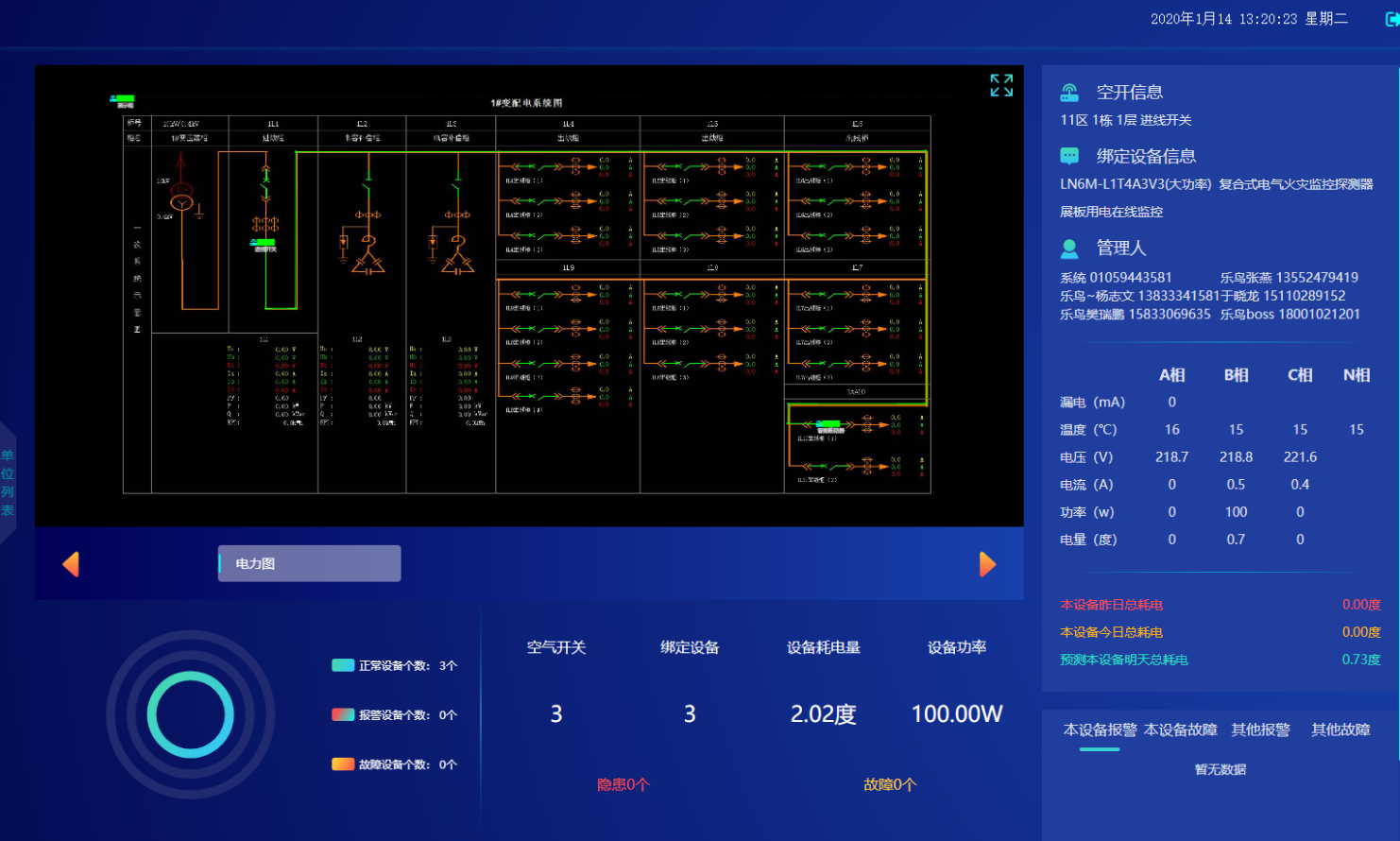

電力監控
平面圖
- 系統拓?fù)鋱D

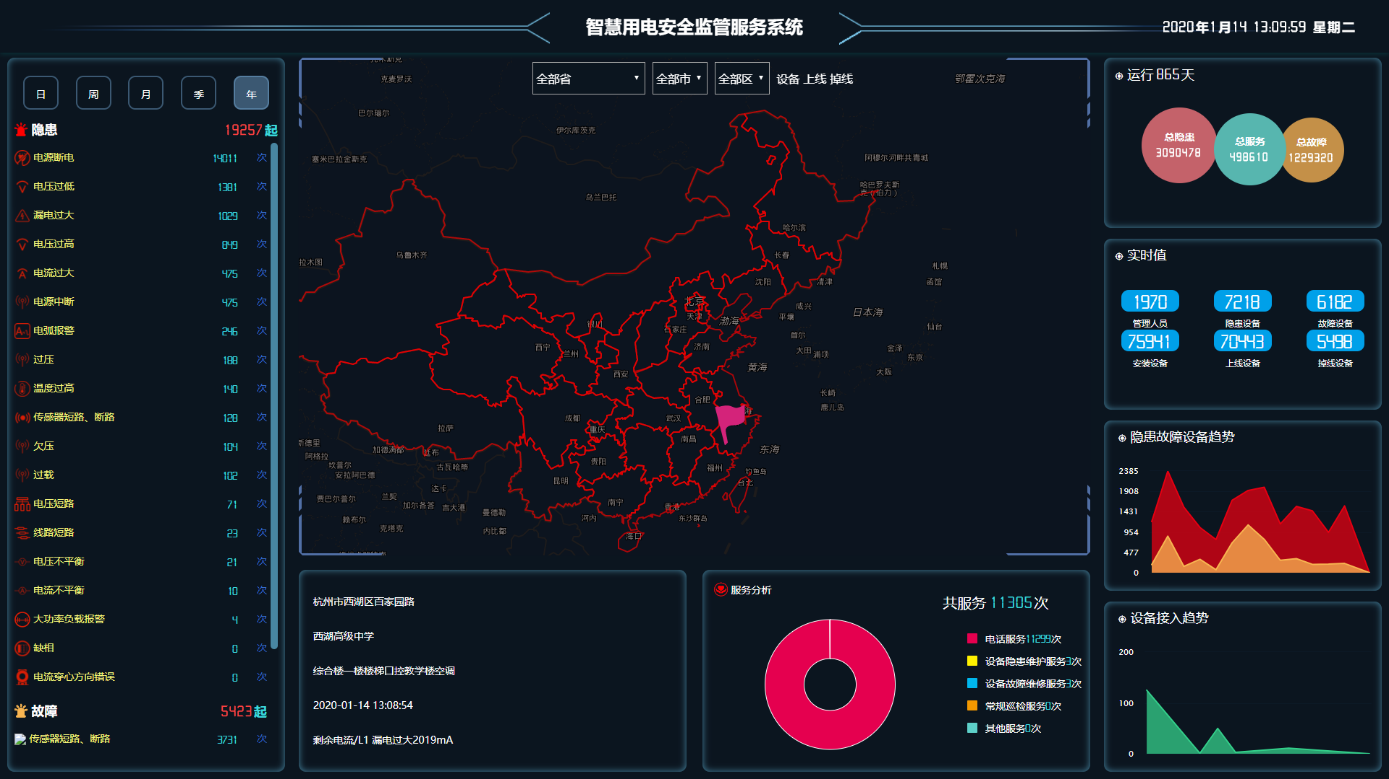

智慧用電服務監管服務系統
智慧用電監管服務系統是一套對外圍電力設備進行狀態監控和遠程控制的專用系統。該系統能夠?qū)崟r(shí)監測用電線路情況，出現異常時及時保護和報警，提高發現和消除電氣安全隱患能力。結合銀行辦公和銀行網點用電管理需求， 該系統能夠統計分析線路用電量、負載等參數的歷史趨勢，統計線路故障情況，為用電線路維護提供依據，提高用電管理效率。
系統功能
- 可有效預防火災發生，更全面、精準的監控電氣電路運行的各種指標數據。
- 智慧安全用電管理系統通過與NB-iot網絡，實現了真正的無距離電氣火災監控管理。
- 火災的監控與報警基本不需要人工參與到電氣電路的監控和預警工作中。
- 監控設備可在電氣線路發生異常的第一時刻進行自動預警，控制情況惡化。
- 實時、無線數據傳輸，后臺軟件系統的支撐，及時把控電氣電路運行情況。
智能斷路器監控系統
為了保障網點機房設備運行環境，降低運營成本，空調智能化運維控制系統可有效提高管理水平，降低人員勞動強度，大幅減少空調耗電和延長空調使用壽命，達到節能降耗的目的。
網點的設備間處于密閉狀態，機房設備運行產生大量熱量，又是高溫天氣居多，機房溫度較外界平均要高5度左右，因此空調的運行工作尤其重要。自助銀行的設備間屬無人值守場合，空調的管理更為薄弱，要完全依靠人工巡檢、人工操作和記錄，24小時不間斷運行造成電耗巨大且空調故障率很高。
全年的時間4－11月共8個月白天幾乎都需要空調制冷運行，晝夜溫差達到6-10攝氏度，晚上低溫時間完全可以關閉空調。夏季的高溫伴隨著雨季的高濕，設備在高溫高濕環境下工作，極易造成設備故障和降低設備使用壽命?？照{(diào)在制冷的同時有時還需要除濕，這些操作靠人工巡檢幾乎無法完成。

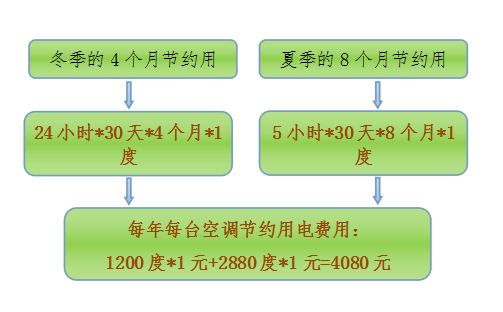

在高溫季節的8個月，每臺空調平均每天至少可停機5小時，以每臺空調每小時最低用電1度，每度1元計算，每臺空調至少節約電費4080元。
系統功能
-
- 對機房環境溫濕度及所需開關量實時監測；
- 對空調進行智能模式轉換，即高溫自動制冷，濕度超限自動除濕，常溫自動停機操作；可遠程設定工作溫度范圍
- 對空調實現來電自啟、故障報警、遠程開關機、網絡化集中化自動化管理；
- 適用任何品牌型號的普通空調，不對空調做任何改造。
- 對空調實現網絡化集中管理，有效地解決了由于電力異常、季節變換、溫濕度環境變化造成的空調管理難度，提高了管理水平；
- 有效避免空調長時間運行，降低空調故障，最大限度節約用電；
- 對網點的環境狀況、空調運行情況實時監控，為關鍵業務設備運行環境提供安全保障。
滅弧式短路保護器監控系統
有效克服傳統斷路器、空氣開關和監控設備存在的短路電流大、切斷短路電流時間長、短路時產生的電弧火花大，以及使用壽命短等弊端，發生短路故障時，能以微秒級速度快速限制短路電流以實現滅弧保護，從而能顯著減少電氣火災事故，保障使用場所人員和財產的安全。
系統功能
- 短路保護功能。保護器實時監測用電線路電流，當線路發生短路故障時，能在150微秒內實現快速限流保護，并發出聲光報警信號。
- 過載保護功能。當被保護線路的電流過載且過載持續時間超過動作時間（3-60秒可設）時，保護器啟動限流保護，并發出聲光報警信號。
- 表內超溫保護功能。當保護器內部器件工作溫度過高時，保護器實施超溫限流保護，并發出聲光報警信號。
- 過欠壓保護功能。當保護器檢測到線路電壓欠壓或過壓時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。
- 配電線纜溫度監測功能。當被監測線纜溫度超過報警設定值時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。
- 漏電流監測功能。當被監測的線路漏電超過報警設定值時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。
實時數據
1）線路整體運行狀況，異常線路數量及其異常原因等。
2）線路詳細運行狀況，包括供電模式、電壓、電流、功率、溫度、報警信息等。
3）線路報警功能，報警信息實時顯示。
4）線路異常信息短信、郵件通知。
歷史數據
1）線路運行情況歷史記錄。
2）直觀顯示一段時間內線路整體運行情況，為運維人員合理設置保護閾值提供參考。
統計報表
1）統計報表導出。
外設管理
1）線路供電方式選擇。
2）線路遠程控制。
3）線路保護閾值設置，包括電壓、電流、功率、溫度等參數的保護閾值。
4）線路保護時間設置，保護時間段內禁止任何操作。
用戶管理
1）按分行、支行、ATM分級管理。
2）用戶注冊。
3）用戶權限管理
LN6M-LIT4V3A3用電監控探測器
準確、實時地接收監測線路中的剩余電流、溫度、電流、電壓、功率、頻率、電度、故障電弧等變化信息，當監測線路發生異常時，能夠迅速發出報警信息并準確顯示故障原因，實現配電線路用電信息的監控與上傳
技術參數
|
工作電源 |
AC220V ±20%50Hz |
|
檢測范圍 |
單相/三相回路電壓、電流、功率、電度 |
|
檢測總有功功率、無功功率、功率因數、電流、電壓相位角、三相電壓、電流不平衡度、一路剩余電流、四路溫度測量 |
|
|
系統頻率、總有功電度、總無功電度、各相有功電度和無功電度測量與計算功能 |
|
|
正反向總有功電能、四象限無功電能累計；分時電能正反向總有功電能、四象限無功電能累計 |
|
|
正反向總有功最大需兩、正反向總無功最大需量及發生時間 |
|
|
各相/線電壓、電流、頻率、總/三相有功功率、無功功率、視在功率的最大/最小值及發生時間 |
|
|
電參量與繼電器關聯起來并進行越線告警控制，支持過流、零流、接地、低壓、過呀、低頻、過頻、底功率因數越線告警 |
|
|
電壓和電流諧波畸變率、電壓2~31次諧波分量占有率、電流2~31次諧波分量占有率、電流K因數、電壓基波有效值、電流基波有效值等測量與計算功能 |
|
|
溫度檢測 |
0~150°C，測量精度±1°C |
|
檢測精度 |
電壓及電流0.2級，其他0.5級 |
|
通訊方式 |
2G/NB-LOT通訊方式 |
|
使用環境 |
-20°C~60°C |

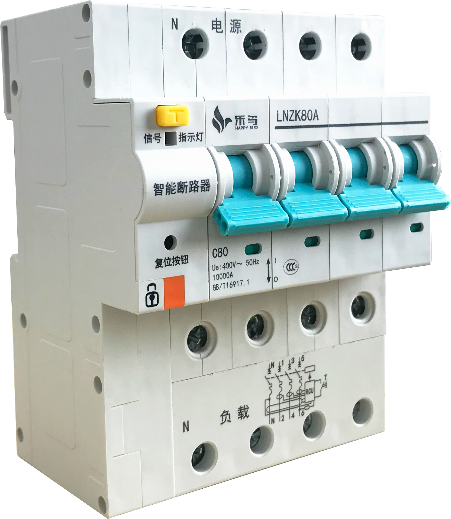

LNZK智能斷路器
集智慧用電、傳統斷路器、自復式過壓保護器、浪涌保護器、多功能電表儀表、智能照明模塊于一體，替代傳統斷路器，用戶通過遠程設置、查詢、遙控或定時開關、自動完成漏電保護功能自檢、分線路用電計量，故障實時報警等功能
技術參數
|
技術參數 |
功能說明 |
功能配置 |
|||||
|
額定電壓 |
3P、4P、4P帶漏保 AC380V/50Hz 1P、2P、2P帶漏保 AC220V/50Hz
|
可選型 |
|||||
|
額定電流 |
32A、40A、63A、80A |
可選型 |
|||||
|
電能計量 |
三相電能計量 |
|
|||||
|
參數測量 |
電壓U、電流I、功率P、功率因素PF等測量 |
|
|||||
|
控制 |
可通過APP或者Web端平臺進行遠程分合閘 |
|
|||||
|
通信 |
RS485、NB-Lot、無線WIFI等功能 |
|
|||||
|
短路保護 |
5In-10In，0.04S斷電保護 分段電流：Ics=Icn≥6KA
|
|
|||||
|
過載保護 |
額定電流Ln (A)
|
起始 狀態
|
檢驗 電流A
|
規定 時間T
|
預期 結束
|
檢驗 環節溫度
|
|
|
＞63A |
冷態 |
1.13In |
t≤2h |
不脫扣 |
30℃-35℃ |
||
|
≤63A |
t＜1h |
||||||
|
＞63A |
熱態 |
1.45In |
t≤2h |
脫扣 |
30℃-35℃ |
||
|
≤63A |
t＜1h |
||||||
|
≤32A |
冷態 |
2.55Ln |
1s＜1＜60s |
脫扣 |
30℃-35℃ |
||
|
＞32A |
1s＜1＜120s |
||||||
|
過欠壓 保護
|
額定電壓Ue |
閾值 |
動作類型 |
備注 |
|
||
|
380V |
U＞456V |
10s內斷路保護 |
|
||||
|
U＞430V |
APP平臺預算 |
|
|||||
|
U＜320V |
|||||||
|
220V |
U＞263V |
10s內斷路保護 |
|
||||
|
U＞250V |
APP平臺預算 |
|
|||||
|
U＜190V |
|||||||
|
功率限定 |
達到限定功率，5s后短路 |
|
|||||
|
自動送電 |
漏電自動檢測斷電5s后自動送電 |
帶漏保微斷 |
|||||
|
打火 |
線路接頭5秒內通斷至少10次打火斷電 |
|
|||||
|
過溫保護 |
過溫70度5秒報警，過溫90度1秒斷電 |
|
|||||
|
漏電 |
漏電30mA以?xún)?nèi)，0.1秒斷電 |
|
|||||
產品選型
|
額定電壓 |
額定電壓 |
AC380V/220V |
|
額定電流 |
輸入電流 |
80A、63A、40A、32A、20A、10A |
|
測量性能 |
符合標準 |
GB/T 19063.1、GB/T 16917.1 |
|
測量精度 |
有功電量1.0級 |
|
|
時鐘精度 |
誤差≤0.5s/d |
|

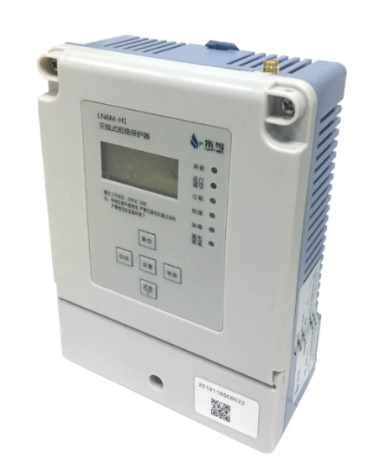

LN6M-H1滅弧式短路保護器
該產品能夠大大降低電氣線路短路所造成的火災隱患，廣泛應用在高低壓配電系統中，用于保護開關柜、電氣設備的正常運行和操作人員的人身安全，能在短路150us內斷開短路信號，使得短路線路在極短的時間內斷開避免了火災的發生。
技術參數
|
短路額定電流范圍：10-150A |
過載額定電流范圍：10-150A |
|
短路電流精度：±5% |
過載電流精度：±5% |
|
短路響應時間：150us |
過載響應時間：3-60s |
|
剩余電流檢測范圍：200-1000mA |
感溫元件檢測范圍：50℃-120℃ |
|
剩余電流精度：±5% |
感溫元件溫度精度：±5% |
|
剩余電流響應時間： < 1s |
感溫元件響應時間： < 40s |
|
額定輸入電壓值：220V |
電壓輸入范圍：AC150-280V |
|
有線通信類型 : CAN 光電隔離 |
通信速率：20kbps |
|
隔離電壓：2500Vac |
報警輸出：一路無源輸出 |
|
報警輸出最大開關電壓：250Vac 或 30Vdc |
報警輸出最大導通電阻：100毫歐 |
|
報警輸出機械壽命：4000000次 |
使用溫度：-10℃ - 70℃ |
|
保存溫度：-50℃ - 80℃ |
使用濕度：0% - 90%無結露 |
LN6K剩余傳感器
LN6K 開孔圓形剩余電流傳感器對接 LN6M電氣火災監控探測器給它們提供剩余電流信號，數據采集傳感器，屬于開口圓形。
產品參數
|
輸出電流：0.025-10mA |
|
精度：0.5%（GB14287.2-2014國標第二等級） |
|
線性度：0.5% |
|
隔離電壓：3000Vac |
產品選型
|
Ø |
A |
B |
C |
D |
E |
F |
Q |
|
|
LN6K-63A |
26 |
80 |
75 |
22 |
56 |
68 |
57 |
5 |
|
LN6K-160A |
46 |
108 |
107 |
26 |
71 |
95 |
80 |
5 |
|
LN6K-250A |
65 |
128 |
127 |
26 |
91 |
115 |
99 |
5 |
|
LN6K-400A |
81 |
144 |
144 |
28 |
97 |
129 |
109 |
5 |
|
LN6K-630A |
103 |
174 |
174 |
30 |
126 |
155 |
127 |
5 |
LN6I開口式電流傳感器
配套LN6M-L1T4A3V3使用測量電流，交流220v、380v供電線路均可應用。 開合式互感器可在主電路不斷電的情況下，方便安裝。
技術參數
|
環境溫度：-40℃~+85℃ |
|
相對濕度：溫度為40℃時不大于90% |
|
工作頻率范圍：50Hz~60Hz |
|
絕緣耐熱等級：B級（130℃） |
|
絕緣電阻：常態時大于1000MΩ |
|
抗電強度：可承受工頻1000V/1分鐘 |
|
阻 燃 性：符合UL94-Vo級 |
產品選型
|
產品型號 |
輸入電流 |
精度 |
過載倍數 |
耐壓 |
容量 |
|
LN6I-63A |
100A |
1% |
<1.2倍 |
<1KV |
<1VA |
|
LN6I-160A |
160A |
1% |
<1.2倍 |
<1KV |
<1VA |
|
LN6I-250A |
250A |
0.5% |
<1.2倍 |
<1KV |
<1VA |
|
LN6I-400A |
400A |
0.5% |
<1.2倍 |
<1KV |
<1VA |
|
LN6I-630A |
630A |
0.5% |
<1.2倍 |
<1KV |
<1VA |
L6T 溫度傳感器
測量線路、設備外殼和箱體柜體 溫度，測量范圍 0-140℃，標準引線1m。
技術參數
|
精度：0.1℃ |
|
線性度：0.5% |
|
報警溫度范圍：45℃ |
|
隔離電壓：3000Vac |
|
精度：0.5%（GB14287.2-2014國標第二等級） |
產品選型
|
型號 |
參數說明 |
|
LN6T |
捆綁安裝, 1.5mm引線（其它長度需要定制） |
LN6IQ 開合式穿刺取電互感器
在線安裝開合式電流互感器，輸入通過中間孔穿過，經過互感器后次級輸出電流信號，經采樣電阻轉化為所需要的電壓信號，產品一共3個型號：LN6IQ -100A 互感器可以直接固定在直徑為 3mm~16mm的電纜上，LN6IQ-250A互感器可以直接固定在直徑為5mm~20mm的電纜上,LN6IQ-630A互感器可以直接固定在直徑為 15mm～35mm 的電纜上。本產品是在線不停電安裝，所有人手操作的地方全部為絕緣體，安裝安全、方便、簡單。
產品參數
|
參數 |
LN6IQ -100A |
LN6IQ -250A |
LN6IQ-630A |
單位 |
|
額定輸出電流 |
1.25 |
0～25 |
0～25 |
mA |
|
最大輸入電流 |
120 |
400 |
800 |
A |
|
最大輸出電流 |
30 |
100 |
100 |
mA |
|
額定點相位差 |
≤35′（5A 時） |
<50′（100A 時） |
<45′（200A 時） |
分 |
|
相位差變化 |
≤15′（額定 5%～max） |
分 |
||
|
額定點比差值 |
0.5 |
% |
||
|
孔內精度變化量 |
≤0.2（直徑 10mm 的輸入電流線在 穿線孔不同位置的精度差異） |
% |
||
|
線 性 度 |
0.2（額定 5%～max） |
0.3（額定 1%～max） |
0.3（額定 1%～max） |
% |
|
隔離耐壓 |
3000(輸入對輸出) 500V(CT 線圈次級對鐵芯) |
V/min |
||
|
溫度系數 |
50 |
50 |
25 |
ppm/℃ |
|
工作溫度 |
-30～+75 |
-30～+75 |
-30～+75 |
℃ |
|
儲存溫度 |
0℃～+40℃ |
0℃～+40℃ |
-40～+85 |
℃ |
|
使用頻率范圍 |
0.02-2 |
約 145 |
約 195 |
KHz |
|
負載電阻 |
≤20(120A 時) |
0.02-2 |
0.02-2 |
Ω |
|
短時熱電流 |
400 輸入線徑能承受(1S) |
<20(400A 時) |
<20(800A 時) |
A |
|
電流測量輸出線 |
黑色&黃色 |
0.12mm² |
||
|
取電輸出線 |
紅色 |
0.2mm² |
||
|
TV 保護電壓 |
4～8 |
V |
||
系統維護和技術支持目標
北京樂鳥科技公司擁有一支受過良好培訓且富有經驗的技術支持服務隊伍，對系統運行中可能出現的技術問題完全有能力做好完整、及時、貼身的技術服務，在售后服務和技術支持過程中，公司將在項目進行和售后服務過程中協調并努力解決各方面的問題，為用戶創造可靠的在線業務環境。
所有與本項目有關的軟件、硬件、網絡都在售后服務和技術支持的范圍內。
為客戶切實解決問題，在項目進行的任何一個階段均會詳細考慮用戶的實際情況，保護用戶的軟硬件投資。為用戶提供詳實、周到的解決方案和全方位的技術支持，確保岳陽市智慧消防項目的網絡等硬件、軟件系統在整個項目生命周期內所有的技術問題均可以得到我公司的幫助和支持。
硬件設備運抵客戶方之日起，即進入了售后服務期。北京樂鳥科技有限公司會對項目所提供的所有硬件設備根據廠商提供的標準保修期限進行保修。對于在保修期內正常使用過程中出現的設備損壞，公司將會對設備提供免費的上門維修服務，對于由于非正常使用造成的設備損壞或保修期后的設備損壞，承建單位僅收取所損壞的零部件的更換或維修費用、相應的運輸費用。
公司盡可能為用戶提供盡量全面的安全知識、安全技術咨詢服務，為用戶解決安全問題，并為用戶主動提供最新的安全技術動態信息，從人員安全技術提高的角度來解決安全問題。
定期檢查服務
在保修期內，每年進行定期系統狀況巡檢。我公司應為本工程安排專業的、富有經驗的資深工程師，在所有定期檢查服務期間資深工程師不能更換。資深工程師通過網管及其它技術手段全面地檢查網絡情況，檢查內容應涉及詳細設計中的所有內容，檢查后需對網絡運行狀況做出評估，提出修正、改進、完善的意見和具體方案，并提交書面報告。
公司將為銀行智慧用電項目提供電話技術支持、現場技術支持、設備維修支持、技術人員輔導、用戶回訪技術支持、緊急情況方案支持等方式的售后服務和技術支持。
電話技術支持
接到客戶電話咨詢或故障投訴后，咨詢?nèi)藛T搜集全面故障信息并組織技術人員對故障現象進行分析，并對用戶故障進行明確響應并向用戶通報問題解決時間及方案。
對于涉及到非承建單位自主開發軟硬件產品的質量問題，承建單位將與相關廠商積極溝通，保證在第一時間內解決客戶遇到的問題。
現場技術支持
在系統運行過程中，技術服務人員搜集全面故障信息并對故障現象進行分析后，對于不能通過電話溝通協調解決的問題或其他廠商提供的產品和服務將根據具體情，為用戶提供現場技術支持。
對于由于客戶原因帶來的強制性設備參數和實際場地的改變，凡屬于本項目合同范圍內的硬件設備，均提供免費再安裝業務。
設備維修支持
本系統采用的硬件設備，凡在該硬件產品廠方保修期內如果發生以下情況：非人為原因造成設備短缺和損壞、發生故障和障礙、性能和技術指標達不到技術規范書的要求，承建單位均負責與廠方協調免費補發、修理和上門更換。對于補發、修理或更換后的設備，其運行期或保修期順延的交涉工作也由承建單位與廠方進行協調。
用戶回訪技術支持
定期用戶電話和上門回訪幫助用戶發現系統潛在的問題，解決用戶在實際使用過程中遇到的困難。承建單位將對用戶進行電話回訪和上門回訪，查找系統運行隱患，保證系統安全運行。
緊急情況技術支持
系統在運行過程中往往會受到許多突發因素的干擾產生一些不可預見的問題。根據我們以往項目的經驗，系統運行過程中可能會出現以下幾類突發性問題——設備損壞、線路故障、軟件錯誤、操作失誤。
我公司實行7*24小時全線服務。
當接到客戶的報修電話時，客響中心會詳細記錄您的信息，并在30分鐘內再次與客戶取得電話聯系，確定工程師到達客戶現場的時間，各地市在兩小時內派出。
如果客戶所在地點沒有我公司委托服務機構，則需要增加在途時間。
上門服務工程師如果遇到特殊情況當場不能解決，我們的服務工程師會和客戶協商，得到客戶的同意后將機器帶回委托服務機構維修，維修好后無償將機器送回，或者與客戶預約第二次上門的時間再次上門。
為保證客戶的數據安全，請客戶及時對您認為重要的數據自行備份。我公司不負責提供免費數據備份及恢復服務，也不承擔相應的法律責任。
當客戶的設備出現硬件故障，且設備部件超出保修期或自身原因無法保修時，客戶需要自行購買維修所需備件，我公司工程師只向客戶做相應建議，但不得向客戶直接銷售備件。
- 培訓管理
系統管理員培訓
為了保障元智慧用電項目正常、高效運轉，公司十分有必要對系統的管理人員和操作人員實施系統的培訓，幫助他們熟悉和掌握整套系統的運作方式，更好的使用系統，提高工作效率。
整個項目建設完成投入使用之后，僅僅依靠產品廠商和系統集成商的維護力量是不夠的，需要用戶有專門的維護人員對整個系統進行維護。具體培訓人員數量、內容和費用可由我公司與用戶協商，并提供建議方案。
培訓對象
高級管理人員：即指揮中心的領導或管理人員，公司將負責為他們提供一套完備的智慧用電系統運作管理的培訓方案。
統維護管理人員：即系統管理員，負責指揮中心日常運營維護的技術人員，公司將負責為他們提供一套針對系統優化、管理、維護的培訓方案，掌握系統維護及使用技巧，掌握指揮調度系統軟件以及期配套系統的使用。培訓方式主要采用現場培訓與授課培訓兩種。
系統操作人員：即指揮中心日常運作的工作人員，公司將負責為他們提供一套針對系統使用、操作及基本維護的培訓方案。
培訓時間：根據客戶需求具體安排。
培訓方式：采用集中培訓、現場培訓以及其他適合用戶的培訓方式相結合。
培訓目標：了解岳陽市智慧用電項目建設的目的和基本內容，明確自身在系統建設過程中擔當?shù)呢?zé)任和所起的作用。
系統地掌握應急指揮信息系統的管理和維護知識，使學員能夠成為應急指揮信息系統系統正常運轉的有力保障，熟悉并了解系統設計與集成、整體操作與維護培訓、各項功能實現、設備基本維護、軟硬件安裝與調試、各軟件系統的配置、各種設備使用和故障排除等。
達到以下培訓目標：了解應急指揮系統建設的目的和基本內容，明確自身在系統建設過程中擔當?shù)呢?zé)任和所起的作用。
鑒于以上思想，我公司總結多年用戶培訓的經驗，按照全面了解、分類培訓、考核反饋的原則，形成了一套完整、有效、可行的培訓思想和方法，即在充分了解客戶的現有水平狀況的基礎上，針對領導干部、業務人員和技術維護人員的不同需求，分類進行培訓，從而達到事半功倍的效果；在培訓過程中，科學地劃分階段，每個階段設有考核，及時反饋學員的學習狀況，以便有效地調整培訓進度、課程安排以及師資力量.
