智慧用電介紹
1、應用場景概述
樂鳥智慧用電是通過配套設備對建筑物內的電氣線路用電安全隱患進行數據實時采集，以物聯網+大數據+云平臺對采集到的數據進行分析統計，實時地將反饋信息直接傳遞到用戶的私有云服務器局域網，在局域網內的電腦或者可以上局域網的pad等可以通過內網監控用電情況，第一時間通知用戶處理電氣線路中存在的安全隱患，將電氣火災安全隱患扼殺在萌芽中。
在建筑物內，我們從進電的總控制端開始進行點狀采集，總控制端再下分各個分回路控制端，每一個分回路控制端即是一個點，我們可以精準地知道一棟建筑物內有多少個點，具體哪一個點有電氣火災安全隱患，方便電工及時排查處理。
2、項目核心內容
智慧式用電安全隱患監管服務系統，是對引起用電安全事故（如：電氣火災）的主要因素（導線溫度、電流和剩余電流）進行不間斷的數據跟蹤與統計分析，通過物聯網技術實現了實時發現電氣線路和用電設備存在的安全隱患，并可通過私有云的服務平臺向私有云的安全管理人員和用戶發送預警信息，指導管理人員電氣火災治理工作的有序開展和實施，達到減少潛在的用電安全隱患，實現“防范于未然”的目的。
此系統是一種成熟的、有效的用電安全監管工具，能實時“在線”監測導線溫度、電流、剩余電流、電線短路、功率、電能等，及時提醒用戶或者通知安全管理人員事故點，并且能夠根據一段時間的歷史數據對貴所的用電進行專業的分析，評估用電風險，大幅度降低用電安全事故發生的幾率，在各方面積極配合與努力下能夠有效避免用電安全事故的發生，從而大大提高用電安全監管水平，真正的做到防患于未“燃”！
系統創新點
（1）理念的創新：“預防為主”
通過“事故預防+事故預警”將用電安全隱患風險管理前置處理；用電安全事故發生是一個緩變到突變的過程，通過電氣線路的剩余電流，電流和溫度等線路參數實時監測，對電氣線路的安全隱患做到提前預防；當監測到電氣線路的剩余電流，電流或溫度，電壓，電弧異常后，且其參數到了報警閥值則迅速發出用電安全隱患預警。
（2）技術的創新：“專業數據分析”
通過電氣線路運行的歷史及宏觀數據進行用電安全隱患的專業分析，提高對貴所用電安全的管控水平。
設計依據
JGJ16-2008 民用建筑電氣設計規范
GB/T50314-2012 智能建筑設計標準
GA/T70—2004中華人民共和國公共安全行業標準
GB50258-96 電氣裝置安裝工程1KV及以下配線工程施工及驗收規范
GB50168-2006電氣裝置安裝工程電纜線路施工及驗收規范
GB50169-2006電氣裝置安裝工程接地裝置施工及驗收規范
GB50198-2011 民用閉路監視電視系統工程技術規范
GA/T75-94 安全防范工程程序與要求
GA/T74-2000 安全防范系統通用圖形符號
JGJ46-2005施工現場臨時用電安全技術規范
GB2887-2001 《電子計算機場地通用規范》
GB50174-2008《電子信息系統機房設計規范》
項目建設背景
大部份建筑，電氣火災難預防，難管理，各大政府提倡建議安裝使用智慧用電管理系統。尤其是高層建筑都已按照國家規范安裝了消防自動報警控制聯動系統，而一旦有火災發生，整棟建筑尤其是高層建筑首先主要是靠這套系統實行自救。因此，建筑內部的這套消防自動報警控制聯動系統是否能夠正常、有效地運行，是關系到整棟建筑安危的關鍵中的關鍵。單位內部消防自動報警控制聯動系統工作狀況的實時監控缺少有效的手段，容易產生以下問題：
首先，單位責任意識不強，消防管理制度和措施不健全，忽視安全教育，特別是在人們最疏忽的深夜、凌晨，對發生的火情缺乏警惕，容易釀成重大災害。
需求分析
能提供跟公有云一樣的私有云功能服務，但是也保證數據在企業內部保留，不接入公有云，提高數據的保密性。
第一、可以在不鋪設通訊線的前提下快速的解決通訊問題。
第二、可以隨時通過簡單的添加無線路由器的方式增加電氣火災的監控點。
第三、可以在最短的時間內完成施工。
第四、如果想接入公有云可以快速的對接。
第五、企業內部可以同時多人監控。
第六、同時達到滿足電氣火災預警功能要求。
總體框架
系統由三大核心架構組成：LN6M-L1T4A3V3智慧用電安全傳感終端、路由器、LN6JZ-lora無線lora網關、智慧用電管理服務私有云平臺（服務器+操作系統+數據庫+樂鳥云119私有云平臺）。
本系統以內部建設lora無線系統接入內部局域網或者獨立建設為獨立局域網為基礎，在內部建立私有云服務器，實時運行監控內部用電安全情況，對建筑用電進行集中監控管理，電氣抵御火災的能力。
網絡部署架構圖如下圖
系統介紹
樂鳥私有云電氣火災監控系統，是通過前端的LN6M-L1T4A3V3監控探測器采集到報警信息數據后通過Lora的無線通訊方式傳遞數據給lora無線數據網關，lora無線數據網關再把數據傳遞給局域網的服務器，然后把數據再發送給各個web端的監控軟件。
在局域網的web軟件可以實現遠程監測、實時接收監測線路中的剩余電流、溫度、電流、電壓、功率、頻率、電度、故障電弧等變化信息，當監測線路發生異常時，迅速發出報警信息并顯示故障原因，通過監控探測器(終端探測頭)采樣配電柜(箱)內導電母線中的電流、漏電流信號和溫度，經內置單片機系統分析處理后，樂鳥云119私有平臺。
系統功能
用電線路實時監測預警管控
過載監測：根據線路和接插件標稱功率，設定每條回路預警和最高負載值，系統根據實時電流監測，判斷是否過載，減少火災隱患。
異常監測：根據不同負載類型和時段，設定每條回路電流異常預警和斷電值，當電流異常變化達到設定值，產生報警或斷電。
溫度監測：根據接插件部位或線路溫度，對過溫現象實時監測，設定預警和斷電值，當系統監測溫度達到設定值時，進行預警或斷電。
漏電監測：設定漏電電流預警和斷電值，當系統監測到漏電電流高于設置值時，啟動跳閘保護。
回路閃聯監測預警斷電
系統通過實時監測電流變化，根據電流強度和高頻率波動，判斷是否存在快速連續性閃聯現象，設定預警和斷電值，防止插座插排及用電設備出現高強度高頻率打火，引發火災，減少火災隱患。
配電線路斷電預警
系統可對前端用電回路狀態能明確判斷，從而減輕現場復核警情的壓力，與視頻監控聯網系統相結合，對前端報警進行輔助性判斷，減少現場出警復核的次數，降低網點工作人員勞動強度，節約人力資源。
老化評測機制
在系統中對線路設定老化參考值，根據年限長短和線路材質設定線路負載，在網點并未實際增加用電設備，卻已經達到系統設定負載值時，產生報警并斷電保護，減少火災隱患。
樂鳥云119私有云平臺

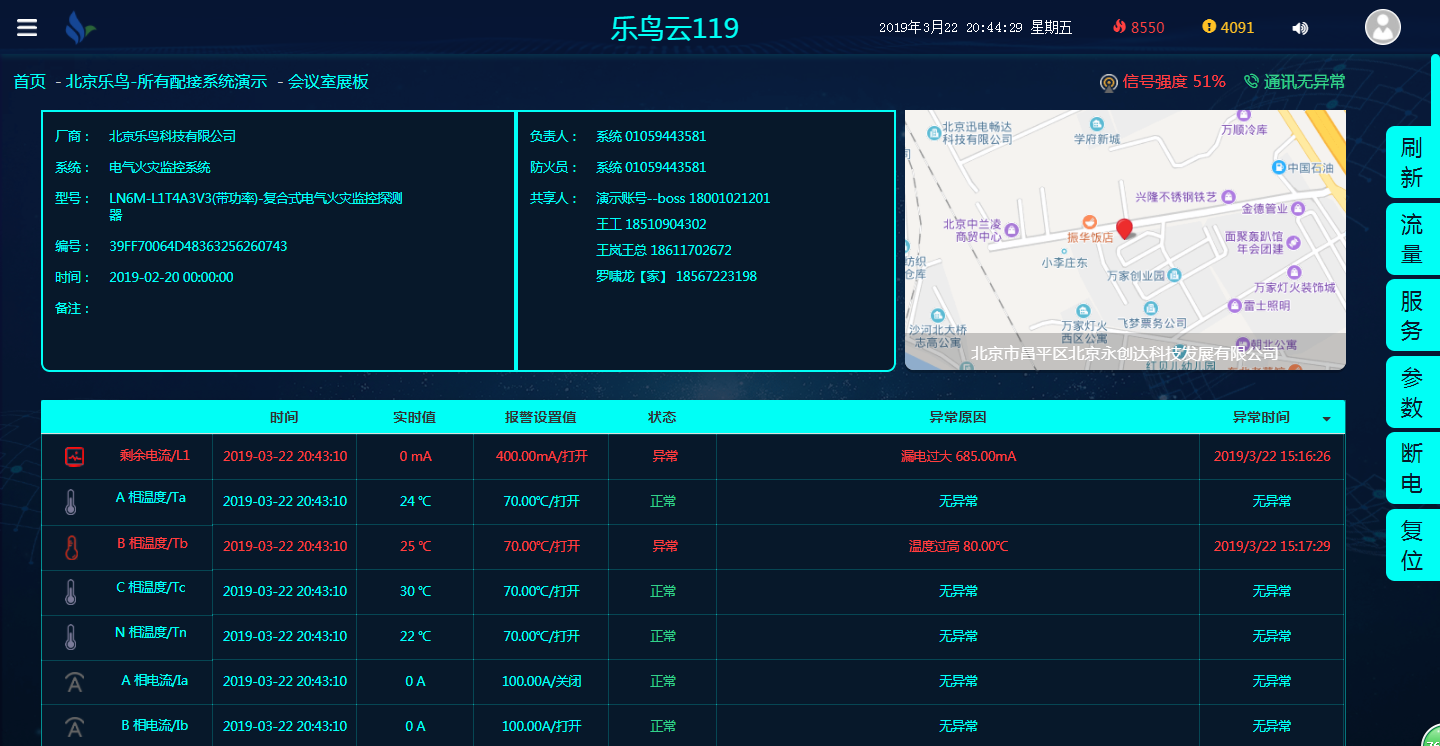

樂鳥云119平臺主要功能

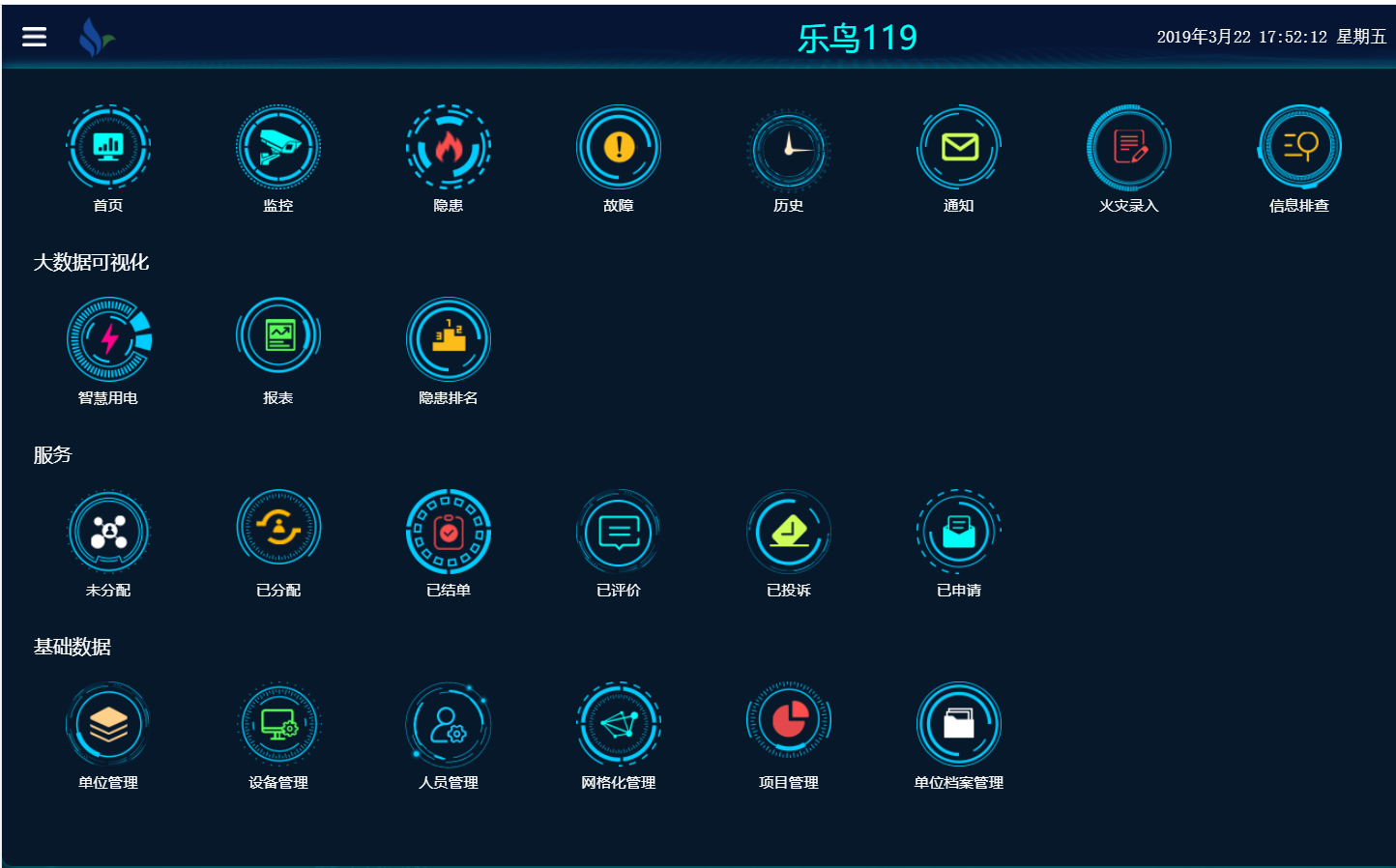

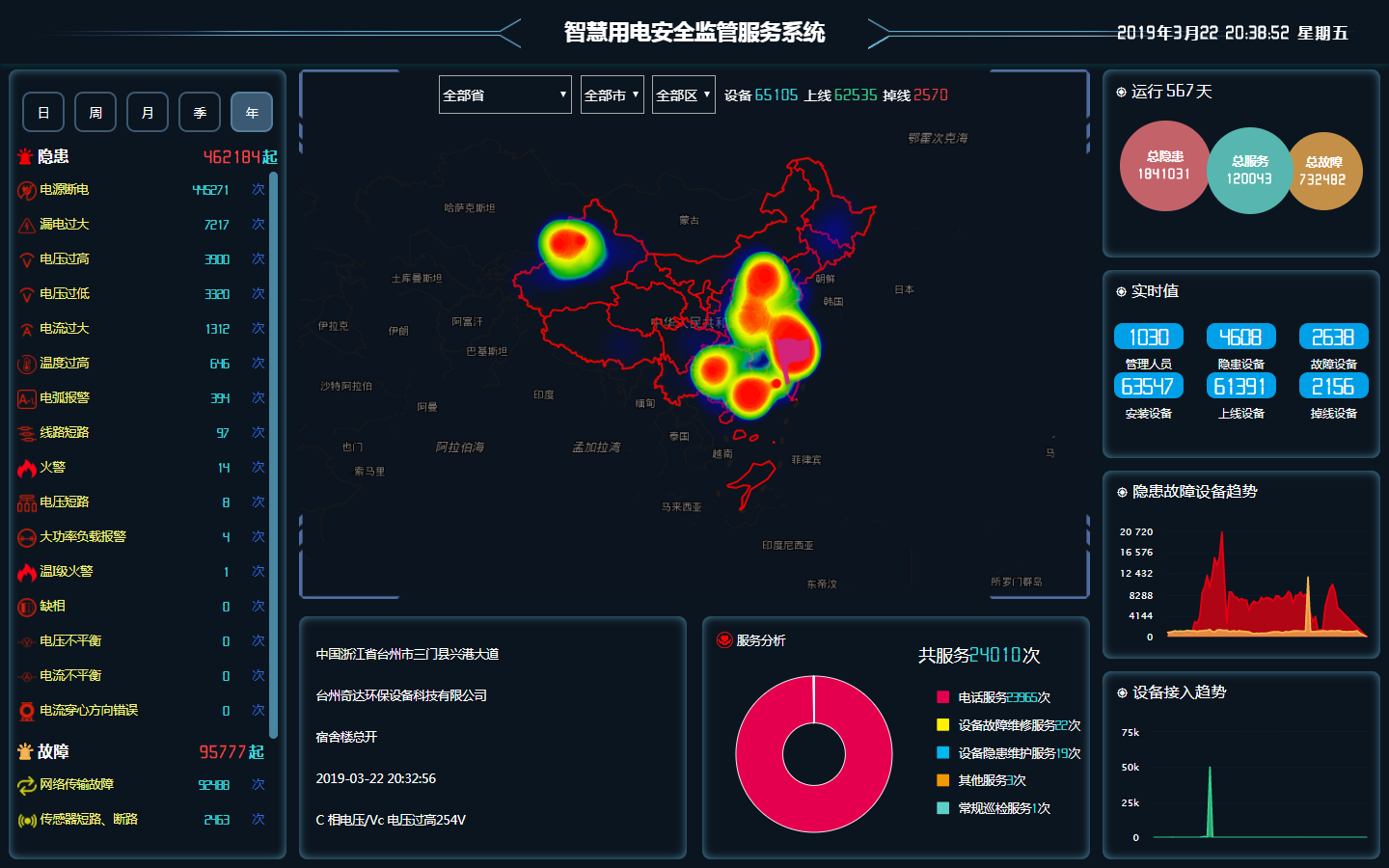

大數據分析界面。

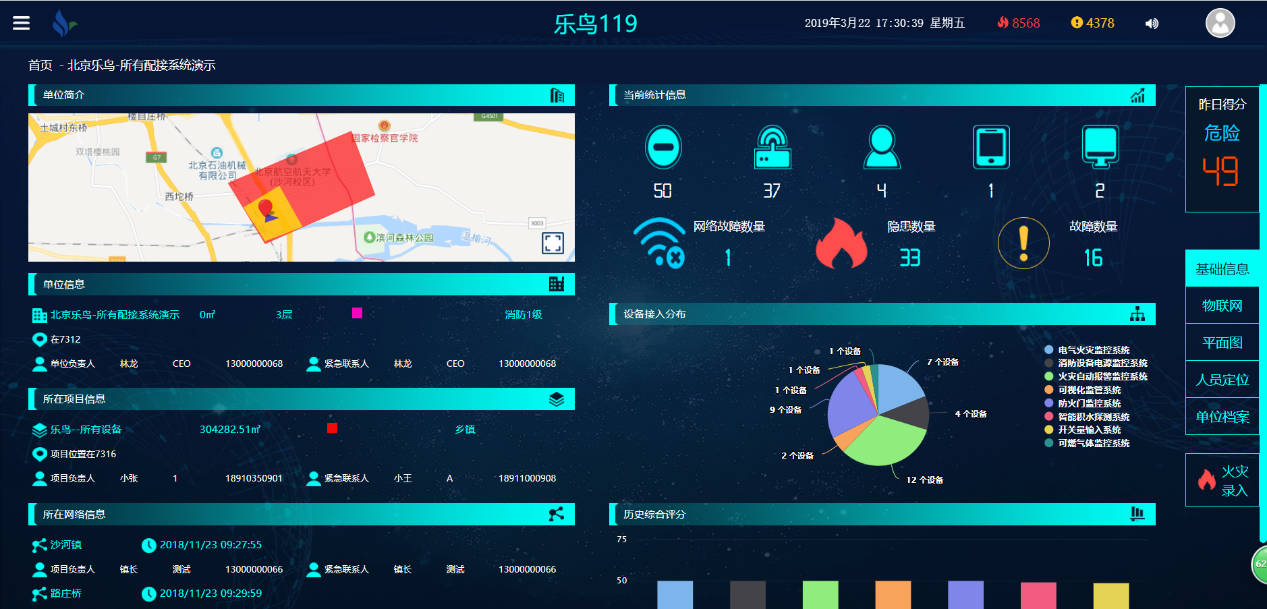

單位物聯網界面

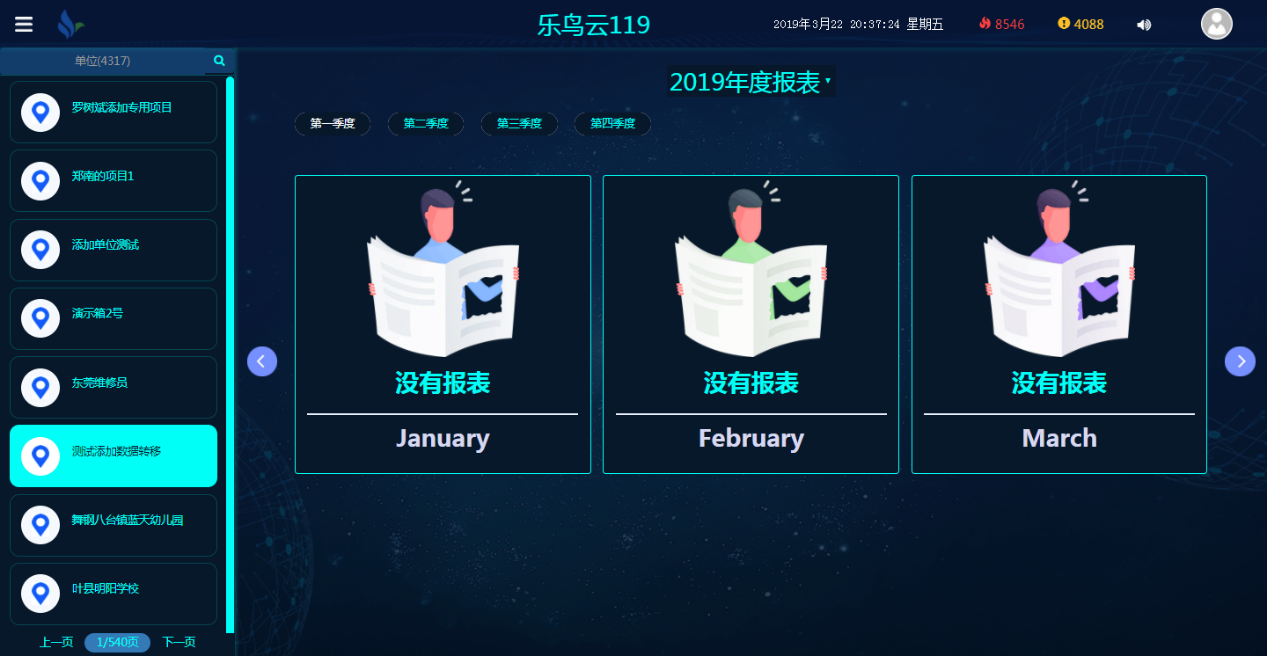

數據報表
單位介紹功能。

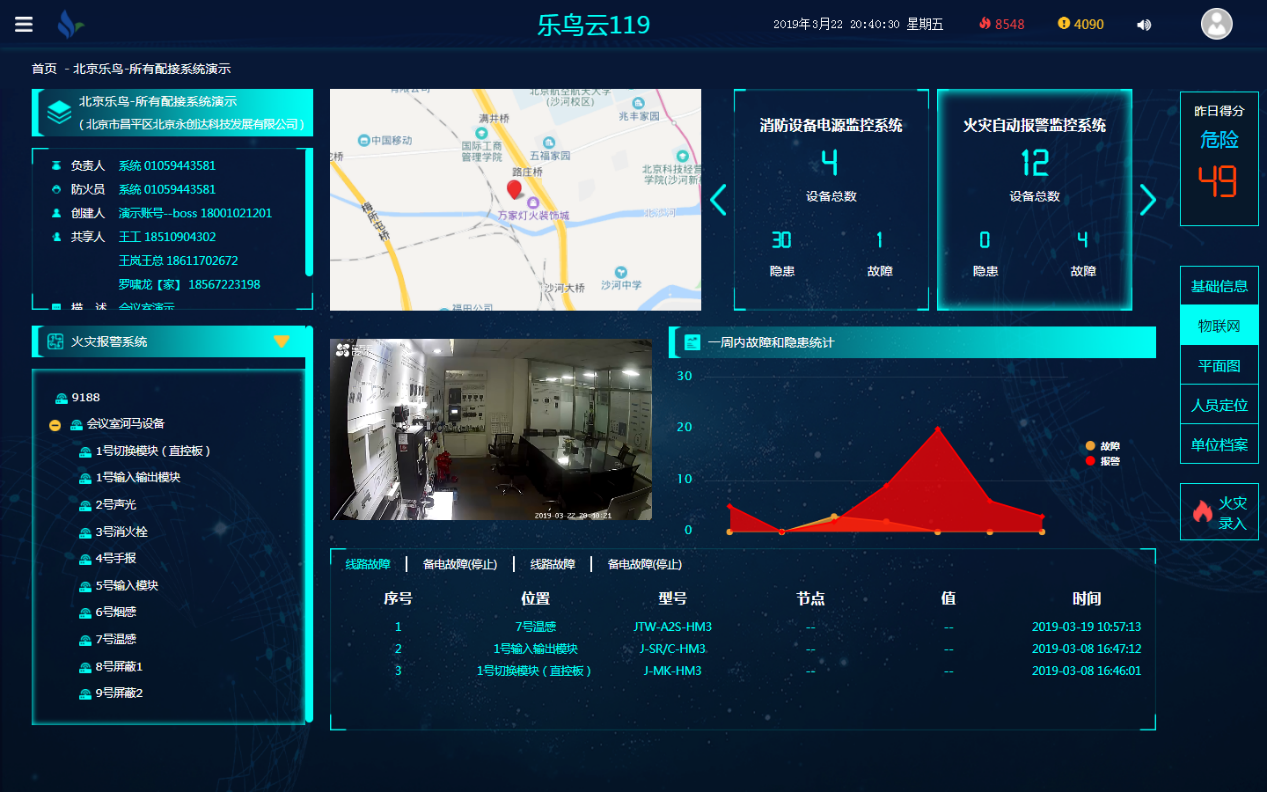

設備監控點的具體信息。
故障列表、平面圖、等等一系列優秀的功能。

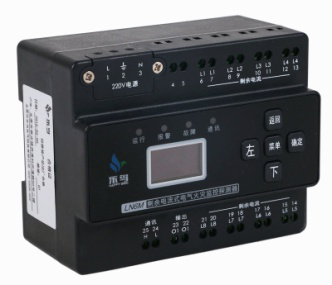

LN6M-L1T4A3V3 智慧用電管理終端
LN6M是對低壓配電系統（400V）引起的火災、人身觸電、系統故障、A\B\C\N對地短路等產生的剩余電流、溫度、電流、電壓、頻率、功率、電度、故障電弧進行監控報警。剩余電流過大時、溫度過高時、電流過大時，會燒毀電氣設備或者產生熱量和火花導致火災，溫度過高直接可以產生火災。
LN6M電氣火災監控探測器依據國家標準GB14287.2-2014、GB14287.3-2014、GB50045-95（2014版）、GB13955-2014，同時參考國際電工標準呢IEC62020，IEC60755、IEC60364。
尺寸
● 尺寸：120 mm × 95 mm × 65 mm （長 × 寬 × 高）
●安裝方式：35mm標準導軌安裝
LN6K剩余傳感器
介紹

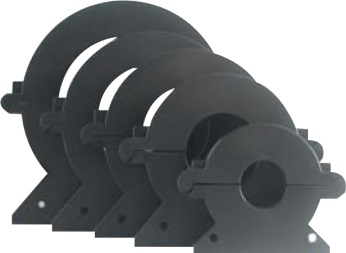

LN6K 開孔圓形剩余電流傳感器對接 LN6M電氣火災監控探測器給它們提供剩余電流信號，數據采集傳感器，屬于開口圓形。
尺寸選型
|
型號 |
Ø |
A |
B |
C |
D |
E |
F |
Q |
|
LN6K-63A |
26 |
80 |
75 |
22 |
56 |
68 |
57 |
5 |
|
LN6K-160A |
46 |
108 |
107 |
26 |
71 |
95 |
80 |
5 |
|
LN6K-250A |
65 |
128 |
127 |
26 |
91 |
115 |
99 |
5 |
|
LN6K-400A |
81 |
144 |
144 |
28 |
97 |
129 |
109 |
5 |
|
LN6K-630A |
103 |
174 |
174 |
30 |
126 |
155 |
127 |
5 |
LN6T 溫度傳感器
LN6T為外置式溫度傳感器，配合LN6M、LN6D電氣火災監控探測器使用，測量線路、設備外殼和箱體柜體溫度，測量范圍 45-140℃，標準引線1.5m。
應用
將溫度傳感器與A B C N 分別壓接在靠近接線端子處的絕緣導線外表處，取樣為絕緣材料的溫度，可檢測線路的長期過電流溫度及其因接觸不良接點溫升；每路需四個溫度傳感器；
LN6I開口式電流傳感器

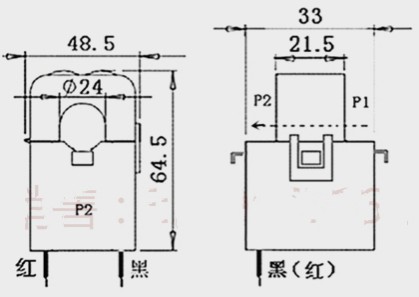

應用范圍：
產品選型
|
產品型號 |
輸入電流 |
精度 |
過載倍數 |
耐壓 |
容量 |
|
LN6I-63A |
63A |
1% |
<1.2倍 |
<1KV |
<1VA |
|
LN6I-160A |
150A |
1% |
<1.2倍 |
<1KV |
<1VA |
|
LN6I-250A |
250A |
0.5% |
<1.2倍 |
<1KV |
<1VA |
|
LN6I-400A |
400A |
0.5% |
<1.2倍 |
<1KV |
<1VA |
注意事項：
1．電流變換器初級應串聯于被測電流回路中，次級應近似工作于短路狀態。
LN6JZ-lora無線lora網關

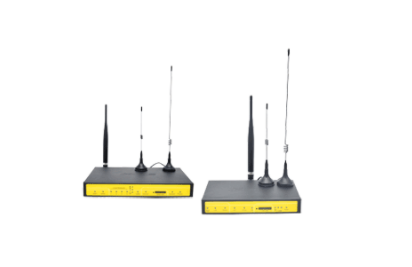

LN6JZ-lora基站是一種基于 Lora 協議的無線通信網關/基站，接入各類應用節點的Lora 終端，采集到的信息通過線以太網方式傳送到服務器。該產品采用高性能的工業級 32 位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，同時提供 1 個以太網 LAN， 1 個 WIFI 接口，支持 WIFI 無線配置管理和在線升級，支持 GPS 定位，支持 220V 市電、POE 供電、太陽能、直流電源等方式供電。
針對本項目的產品清單
初步估計本項目需要安裝250個左右的LN6M-L1T4A3V3電氣火災監控探測器設備，需要在平面圖提供lora的無線通訊服務，考慮到本項目的面積超過11km最大處，不需要安裝多基站服務，所有采用一個LN6JZ-lora無線lora網關，一個工業路由器AR111-S 4口企業級千兆路由器網關，一臺戴爾（DELL）PowerEdgeT30服務器。
項目報價
|
編號 |
名稱 |
型號 |
單位 |
單價 |
數量 |
合計 |
備注 |
|
1 |
電氣火災監控探測器設備 |
LN6M-L1T4A3V3 |
套 |
|
250 |
|
|
|
2 |
無線lora網關 |
LN6JZ-lora |
套 |
|
1 |
|
|
|
3 |
工業路由器 |
AR111-S 4 |
臺 |
|
1 |
|
|
|
4 |
服務器 |
（DELL）PowerEdgeT30 |
臺 |
|
1 |
|
|
施工方案
鑒于該工程質量目標高，施工場所多，雖然無需布線但需要停電的特點，我公司將集中人力保質量、保安全，做到高質量高速度的完成施工，使客戶滿意。
搞好各部門間協調配合，組織好配合施工，穿插施工，在停電不影響銀行正常工作的時間段進行停電施工作業，在安裝施工作業前，能預先加工的預先加工，預先加工后等待安裝。
本工程施工涉及到停電作業，為了降低停電次數、縮短停電時間，
將停電對銀行造成的影響降到最低，將工程施工都分為兩個階段：
第一階段 用電安全探測器安裝（不需要停電） 依依照《銀行電氣安全系統配置》將各設備所用的探測器、電源線纜根據現場情況安裝到位。
第二階段 電壓采樣接線（需要停電）
依照《銀行電子配置清單》協調停電，將所有設備安裝到對應的回路上，且設備所用的 AC220V電源接好以及探測器三相線路取電壓。
具體施工方案如下：
電柜內背面安裝固定板，固定板上安裝導軌，后將發智慧用電管理終端模塊安裝在導軌上。溫度傳感器用高溫扎帶固定在對應監測回路空開的下口線纜上。探測器的電源在柜內取，電源要通過小空開來起到保護作用，電流互感器是開口型的，套在空開下口的電纜上,零序電流互感器要注意不能把地線包含在圈內。剩余電流互感器現場的三相線和零序線（ABCN）需要同時穿過互感器，互感器連根引線連接到監控探測器，為了以后維修方便，安裝于下端口處較好，安裝時要停電。安裝時斷開空開，注意驗電放電，禁止帶電作業。斷電前與使用單位相關管理人員聯系好，不能影響銀行正常運作。
現場安全用電措施
- 在拉設備電源時，電線均應完好沒有破損，且不得亂拖亂拉。
- 所有移動電具在使用時，須在漏電開關保護之中，電線無破損，插頭插座應完整，嚴禁不用插頭而用電線直接插入插座內。
- 各類電動工具，要管好、用好，嚴禁機械帶“病”運轉，各類防護罩應完備無缺。
- 電氣設備所使用保險絲的額定電流應與其負荷容量相適應。禁止使用其它金屬代替保險絲。
各種電氣設備電源線絕緣不準有老化、破壞、漏電等現象。
施工安全措施
- 進入施工現場前，應首先檢查施工現場及其周圍環境是否達到安全要求，安全設施是否完好，明確裸露導線是否帶電。停電后要驗電放電，再進行施工。
- 施工現場各種設備、材料及廢棄物要放整齊，有條不紊，保持道路暢通。
- 配電箱內使用電動工具時，做好防護措施，防止破壞內部線纜。
- 用梯、凳登高做業時，下邊應有人扶牢，下層人員應戴好安全帽。
竣工驗收
- 工程資料由項目工程技術人員在施工過程中編制、收集，由項目資料員積累、保管、整理而成；竣工后，由項目部資料員整理裝訂成冊，必要時由專門的檔案管理員指導、幫助項目部資料員整理。
- 遞交工資料整理時做到分類科學、規格統一、便于查找、字跡清晰、圖形規整、尺寸齊全、簽章完整、沒有漏項，且不得使用鉛筆、一般圓珠筆和易褪色的墨水填寫和繪制，便于工程歸檔。
- 項目驗收標準符合國家相關法律法規的要求，能通過消防局驗收，以及甲方提出的合理而且可完成的要求。
- 項目的交付使用，施工方負責培訓和現場點位的交接，把現場系統能夠順利的讓甲方人員正常操作使用。
售后服務及保障措施
系統維護和技術支持目標
北京樂鳥科技公司擁有一支受過良好培訓且富有經驗的技術支持服務隊伍，對系統運行中可能出現的技術問題完全有能力做好完整、及時、貼身的技術服務，在售后服務和技術支持過程中，公司將在項目進行和售后服務過程中協調并努力解決各方面的問題，為用戶創造可靠的在線業務環境。
系統維護和技術支持的范圍
所有與本項目有關的軟件、硬件、網絡都在售后服務和技術支持的范圍內。
系統維護和技術支持的原則
為客戶切實解決問題，在項目進行的任何一個階段均會詳細考慮用戶的實際情況，保護用戶的軟硬件投資。為用戶提供詳實、周到的解決方案和全方位的技術支持，確保岳陽市智慧消防項目的網絡等硬件、軟件系統在整個項目生命周期內所有的技術問題均可以得到我公司的幫助和支持。
系統維護期
硬件設備運抵客戶方之日起，即進入了售后服務期。北京樂鳥科技有限公司會對項目所提供的所有硬件設備根據廠商提供的標準保修期限進行保修。對于在保修期內正常使用過程中出現的設備損壞，公司將會對設備提供免費的上門維修服務，對于由于非正常使用造成的設備損壞或保修期后的設備損壞，承建單位僅收取所損壞的零部件的更換或維修費用、相應的運輸費用。
安全咨詢、通告服務概況
公司盡可能為用戶提供盡量全面的安全知識、安全技術咨詢服務，為用戶解決安全問題，并為用戶主動提供最新的安全技術動態信息，從人員安全技術提高的角度來解決安全問題。
定期檢查服務
在保修期內，每年進行定期系統狀況巡檢。我公司應為本工程安排專業的、富有經驗的資深工程師，在所有定期檢查服務期間資深工程師不能更換。資深工程師通過網管及其它技術手段全面地檢查網絡情況，檢查內容應涉及詳細設計中的所有內容，檢查后需對網絡運行狀況做出評估，提出修正、改進、完善的意見和具體方案，并提交書面報告。
服務方式
公司將為智慧用電項目提供電話技術支持、現場技術支持、設備維修支持、技術人員輔導、用戶回訪技術支持、緊急情況方案支持等方式的售后服務和技術支持。
電話技術支持
- 接到客戶電話咨詢或故障投訴后，咨詢人員搜集全面故障信息并組織技術人員對故障現象進行分析，并對用戶故障進行明確響應并向用戶通報問題解決時間及方案。
- 對于涉及到非承建單位自主開發軟硬件產品的質量問題，承建單位將與相關廠商積極溝通，保證在第一時間內解決客戶遇到的問題。
現場技術支持
在系統運行過程中，技術服務人員搜集全面故障信息并對故障現象進行分析后，對于不能通過電話溝通協調解決的問題或其他廠商提供的產品和服務將根據具體情，為用戶提供現場技術支持。
對于由于客戶原因帶來的強制性設備參數和實際場地的改變，凡屬于本項目合同范圍內的硬件設備，均提供免費再安裝業務。
設備維修支持
本系統采用的硬件設備，凡在該硬件產品廠方保修期內如果發生以下情況：非人為原因造成設備短缺和損壞、發生故障和障礙、性能和技術指標達不到技術規范書的要求，承建單位均負責與廠方協調免費補發、修理和上門更換。對于補發、修理或更換后的設備，其運行期或保修期順延的交涉工作也由承建單位與廠方進行協調。
用戶回訪技術支持
定期用戶電話和上門回訪幫助用戶發現系統潛在的問題，解決用戶在實際使用過程中遇到的困難。承建單位將對用戶進行電話回訪和上門回訪，查找系統運行隱患，保證系統安全運行。
緊急情況技術支持
系統在運行過程中往往會受到許多突發因素的干擾產生一些不可預見的問題。根據我們以往項目的經驗，系統運行過程中可能會出現以下幾類突發性問題——設備損壞、線路故障、軟件錯誤、操作失誤。
響應時間
- 我公司實行7*24小時全線服務。
- 當接到客戶的報修電話時，客響中心會詳細記錄您的信息，并在30分鐘內再次與客戶取得電話聯系，確定工程師到達客戶現場的時間，各地市在兩小時內派出。
- 如果客戶所在地點沒有我公司委托服務機構，則需要增加在途時間。
- 上門服務工程師如果遇到特殊情況當場不能解決，我們的服務工程師會和客戶協商，得到客戶的同意后將機器帶回委托服務機構維修，維修好后無償將機器送回，或者與客戶預約第二次上門的時間再次上門。
- 為保證客戶的數據安全，請客戶及時對您認為重要的數據自行備份。我公司不負責提供免費數據備份及恢復服務，也不承擔相應的法律責任。
- 當客戶的設備出現硬件故障，且設備部件超出保修期或自身原因無法保修時，客戶需要自行購買維修所需備件，我公司工程師只向客戶做相應建議，但不得向客戶直接銷售備件。
